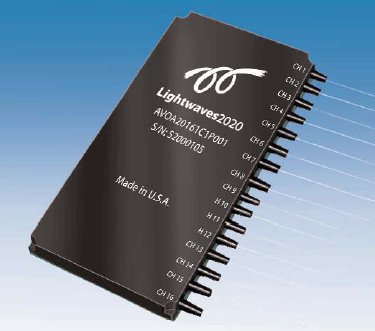

液晶ＶＯＡ
1ch/8ch/16ch
LightWave2020
1ch/8ch/16ch
LightWave2020
特長 ・同軸パッケージの非常に小さいフットプリント
・部品が動くことなく連続チューニングが可能
・広帯域波長動作特性
・低PDL，WDL
・バックラッシュやヒストリシスがないゆっくりとしたチューニングスロープ
・低価格につきコストパフォーマンスに優れている
・Telcordiaに対して準拠
応用 ・WDMシステム内のチャンネルバランシングへの応用
・光Add/Dropモジュールや光クロス-コネクト内のパワー等価の応用
・EDFAのゲインチルト ないしはパワー調整
･レシーバプロテクションへの応用
|
パラメータ
|
‐ | 単位 | Normal-on | Normal-off | |||
| P-グレード | A-グレード | P-グレード | A-グレード | ||||
| 動作波長 | - | nm | C/ L/ C+L バンド | ||||
| 減衰範囲 | min | dB | 20,30 or 40 | 21 or 33 | |||
| 挿入損失 | max | dB | 1.0 | 1.2 | 1.1 | 1.3 | |
| PDL | @10dB | max | dB | 0.15 | 0.2 | 0.25 | 0.3 |
| @20dB | max | dB | 0.25 | 0.4 | 0.35 | 0.5 | |
| 波長依存損失 | @10dB | max | dB | 0.4 (@C-バンド or L-バンド) | |||
| PMD | max | ps | 0.1 | ||||
| クロマティック分散 | max | ps/nm | 0.2 | ||||
| 反射減衰量 | min | dB | >=45 | ||||
| 減衰値分解能 | min | dB/mV | 連続 | ||||
| 入力許容パワー | min | mW | 300 | ||||
| 立上り応答時間 | max | ms | 5 | ||||
| 立下り応答時間 | max | ms | 35( at -5〜23℃)，15( at 23〜70℃) | ||||
| 駆動電圧(DC) | - | V | 0〜5 | ||||
| 電圧(DC) | - | V | +5 | ||||
| 消費電力 | max | mW | 200 | ||||
| 動作温度/保存温度 | - | ℃ | ‐5〜70/ -40〜85 | ||||
| ファイバー長さ | - | m | 1m±0.1m長さ | ||||
| サイズ | - | mm | 80x 116x 12.5 | ||||
| 詳細(英文) | - | - | 概要説明(英文） |  |
|||
|
A :減衰値
|
コード |
| 20dB(normal on) | 20 |
| 30dB(normal on) | 30 |
| 40dB(normal on) | 40 |
| 21dB(normal off) | 21 |
| 33dB(normal off) | 33 |
|
C：動作波長
|
コード |
| 1525-1565nm | C |
| 1570-1615nm | L |
| 1525-1615nm | E |
|
F:コネクタタイプ
|
コード |
| なし | 0 |
| FC/UPC | 1 |
| FC/APC | 2 |
| SC/UPC | 3 |
| SC/APC | 4 |
| LC/UPC | 5 |
| MU/UPC | 6 |
|
D:グレード
|
コード |
| P-グレード | P |
| A-グレード | A |
|
B :動作モード
|
コード |
| normal on | 1 |
| normal off | 2 |
|
E：ピッグテール
|
コード |
| 250umベアー | 0 |
| 900umルース | 1 |
