液晶ＶＯＡ
8chVOAアレー(駆動部なし)
8chVOAアレー(駆動部なし)
によるVOAです。各モジュール内の各デバイスは40dB以上の減衰値のダイナミックレンジを
有しておりC-バンド, L-バンド，ならびにC+Lバンドの波長に対応致します。
8個のVOAを僅かなフットプリント内にパッケージが可能でまた駆動部の集積化も可能です。
モジュールは12ピンインターフェースコネクタの0-5VDCで駆動可能です。
Telcoprdiaに対して準拠しております。
特長 ・同軸パッケージの非常に小さいフットプリント
・部品が動くことなく連続チューニングが可能
・広帯域波長動作特性
・低挿入損失，広範囲ダイナミックレンジ
・高精度光パワー制御
・低消費電力
・低価格
・Telcordiaに対して準拠
応用 ・ネットワーク光パワー調整への適用
・WDMシステム内のチャンネルバランシングへの応用
・EDFAのゲインチルト ないしはパワー調整
･ラマン増幅器
・多チャンネルOADMへの応用
| パラメータ | ‐ | 単位 | Normal-on | Normal-off | |||||
| 動作波長 | - | nm バンド |
C | C+L | C to L | C | C+L | C to L | |
| 減衰範囲 | min | dB | 20，30 or 40 | ||||||
| 挿入損失 | max | dB | 1.0 | 1.0 | 1.2 | 1.1 | 1.2 | 1.5 | |
| PDL | @0dB | max | dB | 0.10 | 0.10 | 0.15 | 0.12 | 0.12 | 0.20 |
| @10dB | max | dB | 0.15 | 0.20 | 0.30 | 0.25 | 0.30 | 0.40 | |
| @20dB | max | dB | 0.25 | 0.35 | 0.50 | 0.35 | 0.50 | 0.60 | |
| 波長依存損失 | @0dB | max | dB | 0.10 | 0.15 | 1.00 | 0.15 | 0.20 | 1.00 |
| @10dB | max | dB | 0.20 | 0.30 | 1.50 | 0.25 | 0.30 | 1.50 | |
| @20dB | max | dB | 0.40 | 0.50 | 2.00 | 0.50 | 0.50 | 2.00 | |
| PMD | max | ps | 0.1 | ||||||
| クロマティック分散 | max | ps/nm | 0.2 | ||||||
| 反射減衰量 | min | dB | 45 | ||||||
| 減衰値分解能 | min | dB/mV | 連続 | ||||||
| 入力許容パワー | min | mW | 300 | ||||||
| 立上り応答時間 | max | ms | 5 | ||||||
| 立下り応答時間 | max | ms | 35( at -5〜23℃)，15( at 23〜70℃) | ||||||
| 駆動電圧(DC) | - | V | 0〜5 | ||||||
| 電圧(DC) | - | V | +5 | ||||||
| パワー供給電流 | max | mA | 300 | ||||||
| 動作温度/保存温度 | - | ℃ | ‐5〜70/ -40〜85 | ||||||
| ファイバー長さ | - | m | 1±0.1 | ||||||

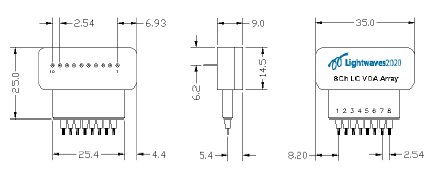

| サイズ | - | mm | 50x 60x 15 | ||||||
| 詳細(英文) | - | - | 概要説明(英文） |  |
|||||
| Pin | 機能 |
| 1 | 5V DC |
| 2 | GND |
| 3 | Ch.1 駆動(0〜5V) |
| 4 | Ch.2 駆動(0〜5V) |
| 5 | Ch.3 駆動(0〜5V) |
| 6 | Ch.4 駆動(0〜5V) |
| 7 | Ch.5 駆動(0〜5V) |
| 8 | Ch.6 駆動(0〜5V) |
| 9 | Ch.7 駆動(0〜5V) |
| 10 | Ch.8 駆動(0〜5V) |
| 11 | GND |
| 12 | 5V DC |
| A :減衰値 | コード |
| 20dB | 20 |
| 30dB | 30 |
| 40dB | 40 |
| C: 動作波長 | コード |
| 1525-1565nm | C0 |
| 1525-1625nm | CL |
| 1260-1625nm | OL |
| E: コネクタタイプ | コード |
| なし | 0 |
| FC/UPC | 1 |
| FC/APC | 2 |
| SC/UPC | 3 |
| SC/APC | 4 |
| LC/UPC | 5 |
| MU/UPC | 6 |
| B :動作モード | コード |
| normal on | 1 |
| normal off | 2 |
| D: ピッグテール | コード |
| 250umベアー | 0 |
| 900umルース | 1 |
