液晶ＶＯＡ
2ch/PD集積
Lightwaves2020

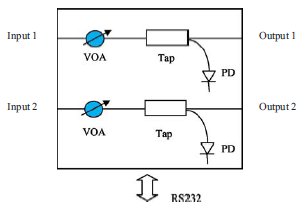

2ch/PD集積
Lightwaves2020
特長 ・実時間光パワー調整可能
・部品が動くことなく連続チューニングが可能
・高精度な光パワー制御が可能
・低挿入損失，高ダイナミックレンジ
・RS232Cインターフェース
・低価格につきコストパフォーマンスに優れている
・Telcordiaに対して準拠
応用 ・ネットワーク光パワー調整の応用
・WDMシステムのチャンネルバランスへの適用
・EDFAのゲインチルト ないしはパワー調整
・ラマン増幅器
･多チャンネルOADMへの応用
|
パラメータ
|
単位 | Min | Typ | Max | |
| 動作波長 | nm | 1528 | - | 1562 | |
| 減衰範囲 | dB | -30 | - | +10 | |
| 挿入損失(Input to Output) | dB | - | - | 1.7 | |
| PDL(@10dB att.) | dB | - | - | 0.3 | |
| 反射減衰量 | dB | 45 | - | - | |
| 精度（＠1550nm,23℃) | dB | - | - | 0.2 | |
| 立上り応答時間 | ms | - | - | 5 | |
| 立下り応答時間 | -5〜23℃ | ms | - | - | 60 |
| 23〜70℃ | ms | - | - | 15 | |
| 電源電圧(DC) | V | 4.75 | 5.0 | 5.25 | |
| 消費電力 | mW | - | - | 1 | |
| 動作温度 | ℃ | ‐5 | - | 70 | |
| 保存温度 | ℃ | -40 | - | 85 | |
| サイズ | mm | 90x 70x 11 | |||
| 詳細(英文) | - | 概要説明(英文)  |
|||
2ch.VOA 並びにPD集積モジュールサイズ 単位:mm
| B:コネクタタイプ | コード |
| なし | 0 |
| FC/UPC | 1 |
| FC/APC | 2 |
| SC/UPC | 3 |
| SC/APC | 4 |
| LC/UPC | 5 |
| MU/UPC | 6 |
| A：ピッグテール | コード |
| 250umベアー | 0 |
| 900umルース | 1 |
