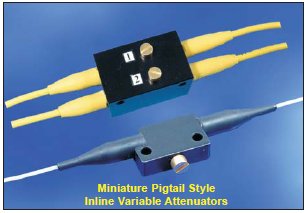

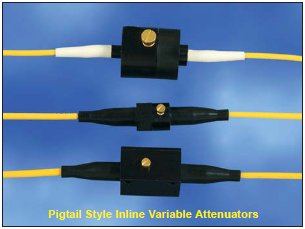

ピッグテールVOA
ブロッキングタイプ
ブロッキングタイプ
している製品です。これらの製品は1300nm-1550nm帯においてもちいられ、またC(1520-1570nm),
L(1570-1620nm), S(1470-1520nm)バンドにて低挿入損失で用いられます。PC基板等に取り付けの穴は
あらかじめ付いておりますが，ご要望に対応させて頂きます。
出力調整は各VOAにネジがついております。このネジを押し込むように操作する事によって出力調整を行ないます。
この場合は偏波無依存の光の場合に適用可能です。
タイプ ・可視光〜NIR(近赤外)対応の固定アッテネータ ・光をブロックして出力調整をするタイプ
特長 ・頑丈なかつコンパクトな製品 ・高解像度 ・広帯域な波長領域でご利用可能
・様々なコネクタに対応します ・偏波無依存タイプ ・低コスト
応用 ・CATV,LAN, 光通信 ・試験，測定機器 ・光パワー等価 ・研究＆設計
| パラメータ | unit | BB-100, BB-400, BB-500,BB-700 | |
| 適用波長 | ‐ | 400-1625 | |
| 波長依存性 | 1300-1550nm | dB | <0.3 |
| 1520/1570,1570/1620nm | 0.05(max) | ||
| 挿入損失 | 標準 | dB | <=1.5 |
| 低損失バージョン 反射減衰:40/50dB |
dB | 1 | |
| 低損失バージョン 反射減衰:60dB |
dB | 0.6 | |
| 反射減衰量 | SM , PMファイバー | dB | 15 (レセプタクル型=BB200) |
| MMファイバー | dB | 35 | |
| 許容入力パワー | 反射減衰:40/50dB | W | 2(max) |
| 反射減衰:60dB | W | 2(max) | |
| 減衰範囲 | dB | 80(max) | |
| 偏光感度/消光比 | dB | 0.01(max)/>=20(標準),>=25(中間),>=30(最上) | |
| 震動 | 10-55Hz | dB | >=0.05dB :変動 |
| 落下テスト | dB | ±0.2 変動 | |
| 保存温度 | ℃ | -40 to +85 | |
| サイズ | - | 詳細(英文)に記載があります。ご参照下さい | |
| A:減衰サイズ | コード |
| 24mm径ハウジング | 100 |
| 12mm径ハウジング | 400 |
| 長方形ハウジング | 500 |
| ミニチュアハウジング | 700 |
| LB:反射減衰量 |
コード |
| SM , PM | 40,50,60 |
| MM | 35 |
| JD:ファイバジャケット | コード |
| 900um OD hytrel | 1 |
| 3mm OD cable | 3 |
| 注:標準テーブルをご参照 | |
| XY:コネクタ |
コード |
| コネクタ無し | X |
| SuperFC/PC | 3S |
| Ultra FC/PC | 3U |
| Angled FC/PC | 3A |
| ST | 8 |
| SC | SC |
| Angled SC | SCA |
| LC/PC | LC |
| Angled LC | LCA |
| 注:標準テーブルをご参照 | |
| L:ファイバー長さ,デバイスの片側 |
| デバイスのそれぞれの長さをｍで ご指示下さい。 例えば入力側1m,出力側7mの 場合Lを1,7と指定下さい。 |
| W:波長 | コード |
| nmでご記載下さい | 例 |
| 1300-1550nm | 1300/1550 |
| a/b:core/cladサイズ | コード |
| 9/125 | SM |
| 注:標準テーブルをご参照 | |
| F:ファイバタイプ | コード |
| マルチモード | M |
| シングルモード | S |
