固定NDアッテネータ
ピッグテール
アッテネータのピッグテール

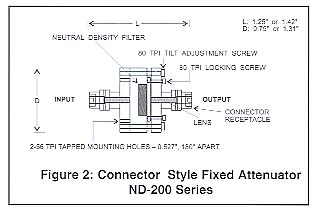

NDﾌｨﾙﾀ付き固定アッテネータ
タイプ ・3タイプのアッテネータにより様々な用途に適応 ・可視光〜NIR(近赤外)対応の固定アッテネータ
特長 ・モードに無関係なアッテネーションレベル ・頑丈なかつコンパクトな製品
・ピッグテール，レセプタクルタイプにより様々な用途に適応 ・ﾌｨﾙﾀ交換バ−ジョンも御座います
・広帯域な波長領域でご利用可能 ・SM,MM,並びにPMに対応
・ビーム拡張技術 ・低コスト
応用 ・CATV,LAN, 光通信 ・試験，測定機器 ・光パワー等価 ・研究＆設計
| パラメータ | unit | 固定NDﾌｨﾙﾀ | |||
| バージョン | ‐ | ピッグテール | レセプタクル | ||
| ﾌｨﾙﾀ形体 | ‐ | 固定ﾌｨﾙﾀ | 取替え可能 | 固定ﾌｨﾙﾀ | 取替え可能 |
| 減衰値 | dB | 5−30(5dBづつ増加) | 5−30(5dBづつ増加) | ||
| 反射減衰量 | dB | 40(SM,PM), 35(MM) | 14(MM の場合のみ) | ||
| 波長 | ｄB | 440-1625 | 440-1625 | ||
| アッテネータ径 | dB | 20mm(0.79") | 33mm(1.31") | 20mm(0.79") | 33mm(1.31") |
| 交換ﾌｨﾙﾀサイズ | W | N/A | 12.7mmφｘ3mm厚 | N/A | 12.7mmφｘ3mm厚 |
| ND:ボディータイプ | コード |
| non-removable | ND |
| removable filter | RND |
| F:ファイバタイプ | コード |
| マルチモード | M |
| シングルモード | S |
| N:減衰値 | コード |
| 1dB | 1 |
| 2dB | 2 |
| 20dB | 20 |
| 25dB | 25 |
| XY:コネクタ |
コード |
| Flat,Super or Ultra FC/PC |
3 |
| Angled FC/PC | 3A |
| ST | 8 |
| SC | SC |
| Angled SC | SCA |
| a/b:core/cladサイズ | コード |
| 9/125 | SM |
| 50/125,62.5/125,100/140 | MM |
| L:ファイバー長さ |
| デバイスのそれぞれの長さをｍで ご指示下さい。 例えば入力側1m,出力側7mの 場合Lを1,7と指定下さい。 |
| JD:ファイバジャケット | コード |
| 900um OD hytrel | 1 |
| 3mm OD cable | 3 |
| 注:標準テーブルをご参照 | |
| LB:反射減衰量 |
コード |
| SM , PM | 40dB |
| MM | 35dB |
