VOA-Mux/Dmuxモジュール
チャンネルまでのMux或いはDmuxのためのモジュールです。VMUXモジュールは各チャンネル
或いはMEMSのVOA並びに集積されたPINを用いてパワーレベルを等しくします。
VMUXは外付けのダイナミックゲイイン等価器と比較すると低コストです。
タイプ ・4ch.或いは8ch.のMux/Dmux
特長 ・パワーモニタ付きとレベル制御のついた多チャンネルMux/Dmux
・4バンド或いは100GHzチャンネルまでアップグレード可能
・メトロ、或いは長距離応用に最適
・アップグレードポートがオプション
応用 ・バンド或いはチャンネルパワー等価器に用いられるMuxへの適用
・Dmuxの応用
・OADMのAdd側を等価するVMAXモジュール

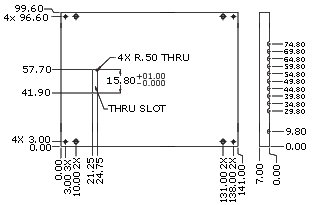

| パラメータ | 単位 | VOA-Mux/Dmux | ||
| パスバンド | nm | 0.2(min) | ||
| 挿入損失 | C-P1 | dB | 2.0(at CWL), 2.4(max) | |
| C-P4 | dB | 3.8(typ), 4.2(max) | ||
| C-P8 | dB | 5.2(typ), 5.8(max) | ||
| 隣接チャンネルisolation | dB | 28(min) | ||
| 指向性 | dB | 45(min) | ||
| 減衰レンジ | dB | 15 | ||
| Fast ripple | dB | 0.1 | ||
| 温度依存性 | dB | ±0.15(max) | ||
| PDL/PMD | dB/ps | 0.15/0.1 | ||
| 反射減衰量 | dB | -55 | ||
| 許容入力パワー | mW | 500(max) | ||
| 応答時間 | ms | 2(max) | ||
| 減衰スロープ | ｄB/V | 20(max) | ||
| ファイバータイプ | ‐ | 9/125 SMF-28 | ||
| ファイバージャケット | ‐ | 250um, 200kpsi bare fiber | ||
| 動作/保存温度 | ℃ | 0〜+65/-40〜+85 | ||
| 詳細(英文) | - | 概要説明 |  |
|
| パラメータ | 単位 | 特性値 |
| 電気コネクタ | ‐ | Samtec TSSH-110-01-T-D-RA |
| VOA DC 駆動電圧 | VDC | 0-5 |
| VOA 抵抗/容量/消費電力 | Ω/pF/uW | 100K/2/10(max) |
| PD暗電流 | ｎA | １(max)(T=23℃),15nA(max)(T=70℃） |
| PDバイアス電圧 | V | -14(min),-2(max) |
| PDリニヤリティ/シャント抵抗 | ％/Ω | ±15/10M |
| PD周波数バンド幅 | MHｚ | 1500 |
| PD容量 | ｐF | 8 ( -5V バイアス) |
| A :MUXタイプ | コード |
| DMUX | D |
| MUX | M |
| C：P1 ITU ch# | コード |
| ITU ch.#ご指定 | N |
| ご指定バンド | Z |
| E:コネクタタイプ | コード |
| FC/SPC | FC |
| FC/APC | FC/APC |
| SC/SPC | SC |
| SC/APC | SC/APC |
| LC/UPC | LC |
| なし | N |
| B :ch.数 | コード |
| 4ch.又はバンド | 4 |
| 8ch.又はバンド | 8 |
| D：PN ITU ch# | コード |
| ITU ch.#ご指定 | N |
| ご指定バンド | Z |
| F :ファイバー長さ | コード |
| 1m | 1 |
| Xm長さ特定 | X |
