1&2ch.マニュアルアッテネータ

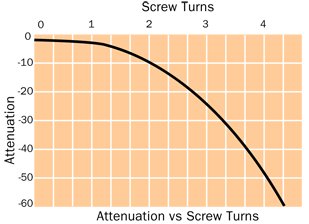

調整用スクリューを回転させることによってご要望の減衰値が得られます。小型ですので
プリント基板やエンクロージャー等に装着され用いられます。
タイプ ・780-1360nm, 1290.0-1570.0nm, 1290.0-1650.0nm・
・1＆2ch.の手動VOA
特長 ・広い減衰量(0-50dB) ・高解像度 ・低反射減衰量
・低挿入損失 ・低偏波依存損失(低PDL)
応用 ・研究室又は現場等の伝送系 ・光受信系
| パラメータ | 単位 | 1&2ch.マニュアルアッテネータ：MVA型 | ||
| 動作波長範囲 | nm | 780-1360/1290-1570/1290-1650 | ||
| 減衰量 | 範囲 | dB | 0-50 | |
| 精度 | dB | 0-20dB:0.1(min) | 21-50dB:0.6(min) | |
| 挿入損失 | dB | 1.0(typ), 1.5(max) | ||
| 反射減衰量 | dB | SM: -50(max) | MM:-20(max) | |
| PDL | dB | 0-30dB:0.15(max) | 31-50dB:0.3(min) | |
| 許容入力パワー | dB | 300(max) | ||
| 動作/保存温度 | ℃ | -15〜+65/-40〜+70 | ||
| 湿度 | - | 40℃/90%RH/5days | ||
| 詳細(英文) | - | 概要説明 |  |
|

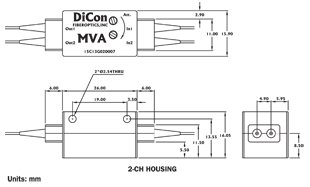

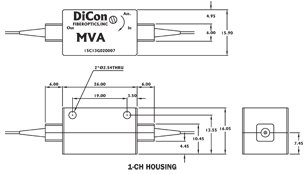

・1ch.MVA --------------------・2ch. MVA
| A :タイプ | コード |
| 1ch. | 1 |
| 2ch. | 2 |
| D :ジャケットタイプ | コード |
| 900umタイトバッファ | 9T |
| 900umルースチューブ | 9L |
| 62.5/125 | 62 |
| E:コネクタタイプ | コード |
| FC/SPC | FC |
| FC/APC | FC/APC |
| FC/UPC | FC/UPC |
| SC | SC/SPC |
| SC/APC | SC/APC |
| SC/UPC | SC/UPC |
| ST | ST/PC |
| ST/UPC | ST/UPC |
| LC | LC/SPC |
| LC/UPC | LC/UPC |
| MU/UPC | MU/UPC |
| N | なし |
| B :動作波長 | コード |
| 780-1360nm | 8/13 |
| 1290-1570nm | 13/15 |
| 1290-1650nm | 13/16 |
| F :ファイバ長さ | コード |
| 1m | 1 |
| Xmご指定 | X |
| C :ファイバタイプ | コード |
| 9/125 | 9 |
| 50/125 | 50 |
| 62.5/125 | 62 |
