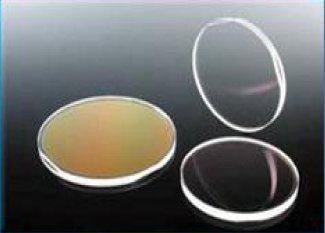

Calcium Fluoride (CaF2)
CaF2(フッ化カルシウム)単結晶は真空紫外から赤外領域までの優れた透過性と
低屈折率・低分散、また波長による異常分散特性をもつため、広範囲な領域での
光学素子として、窓材、レンズ、プリズムなどに用いられています。
CaF2仕様のフランジ付きの光学窓(超高真空用等)取り扱っております。ご参照下さい(⇒Data)
|
|
|
在庫一覧表 |
|
|
|
|
|
|
OPTICAL
|
|
|
透過帯域
|
0.13 to 10 μm
|
屈折率
|
1.39908 at 5 μm
|
反射損失
|
5.5% at 5 um (2 surfaces)
|
dN/dT
|
-10.6 x 10-6/°C
|
|
|
|
PHYSICAL
|
|
|
密度
|
3.18 g/cm3
|
融点
|
1360 °C
|
熱伝導率
|
9.71 W/(m*K)
|
熱膨張
|
18.85 x 10-6/°C
|
硬度
|
158.3 kg/mm2 (100)
|
比熱容量
|
854J/(kg K)
|
誘電定数
|
6.76 at 1MHz
|
ヤング率(E)
|
75.8 GPa
|
剛性率(G)
|
33.77 Gpa
|
体積弾性率
|
82.71 GPa
|
弾性係数
|
C11=164 MPa, C12=53 MPa, C44=33.7 MPa
C33=498 C44=148
|
ポアソン比
|
0.26
|
|
|
|
CHEMICAL
|
|
|
溶解性
|
0.0017g/100g water at 20 °C
|
分子量
|
78.08
|
クラス/結晶構造
|
Cubic (111) cleavage
|
|
|
|
CaF2透過率 |
|
屈折率 |
|
|
|
|
波長 (μm)
|
屈折率
|
0.19
|
1.51
|
0.21
|
1.49
|
0.25
|
1.47
|
0.33
|
1.45
|
0.41
|
1.44
|
0.88
|
1.43
|
2.65
|
1.42
|
3.90
|
1.41
|
5.00
|
1.40
|
6.20
|
1.38
|
7.00
|
1.36
|
8.22
|
1.34
|
|
|
|
|
|
|
|
