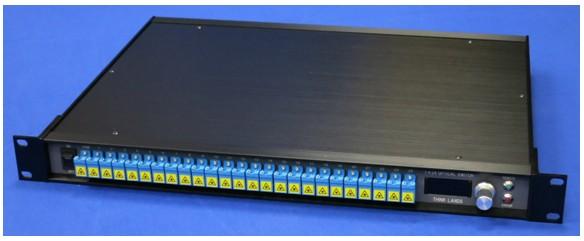

当装置(Model SW001-024-001) は低挿入損失、低クロストークの再現性の優れた特性を持った
高速光スイッチ装置です。
付属の指定プログラムによりコンピュータのRS 232Cの通信パラメータを設定してのPC上での操作
が可能です。
又、表面パネルでスイッチチャンネルを選択する事により容易に操作することも可能です。
主な仕様
パラメータ | 仕様値 | 単位 |
挿入損失※注1 | <1.5 | dB |
再現性 | < ±0.02 | dB |
切り替え速度 | 65+10/channel | ms |
動作温度 | 15 to 30 | ℃ |
反射減衰量 | >50 | dB |
クロストーク | 67 | dB |
PDL | 0.08 | dB |
波長帯域 | 1280~1340,1520~1580 | nm |
PC用制御アプリケーション動作環境 | Windows7(32bit, 64bit) Windows8(32bit, 64bit) | |
チャンネル切り替え(LOCAL) | ロータリーエンコーダ | |
インターフェース | RS232C(D-Sub9ピンオス) | |
光入出力 | SCアダプタ 蓋付き LGC-SAE300A/A303 本多通信工業製 |
|
消費電力 | 7.5 | W |
重量 | 4.7 | Kg |
外形寸法(突起物を含まず) | 耳付き19インチラック1U W430xD330xH44 | mm |
電源 | AC85〜132/ 50~60Hz | V |
※注1 入出力の2箇所のコネクタの接続を含む
