◇製品名　Si(シリコン)PD
4x4シリコンアレー
UDT-4X4D
OSI Optoelectronics 社
4x4 シリコンアレー資料(英語)
◇概　要
・4x4シリコン アレーディテクタ:
UDT-4X4Dは4x4アレータイプのスーパーブルー対応のフォトディテクタです。当社製品は16素子全ての素子間にて
完全にアイソレートされております。標準のLCCパッケージはお客様の応用に対して、容易に取り付けが可能となります。
例えば比較測定、反射光測定，特殊の電子ｰ光学測定又は位置測定等に用いられます。

お問い合わせ
株式会社ネオトロン
◇仕様:　・4x4 シリコン アレーディテクタ
Fermionics(InGaAs)；Archcom,Fermionics,MutiPlex(レシーバ)；Archcom,MPI(高速ディテクタ)；
OSI(Si,Si-APD,GaAs),(InGaAs,光通信)；AdvancePhotonics(Si);Epigap(PDチップ)
◇応用
･散乱光測定　　・位置センサー

◇特長
・高速応答性 　 ･非常に低クロストーク　
・面の取り付け製品

⇒メーカホームページへ(4x4シリコンアレー)
上図:容量 VS 逆バイアス電圧

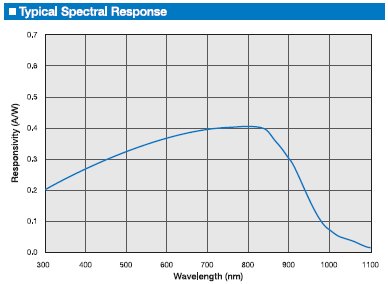

上図:応答VS波長特性

型式
有効径
ピーク
応答波長
(nm)
応答性
(A/W)
633nm
容量
(pF)
0V,typ
シャント
抵抗
(G Ω),-10mV
クロス
トーク
(%),633nm
筐体
型式
面積
(mm２)
サイズ
(mm)
4x4 シリコン アレーディテクタ( Super-Blue 対応)
UDT-4x4D
1.0
1.0 x 1.0
 810 0.4 typ
35
1.0 typ.
0.02
Ceramic/LCC
