ワイヤレス ファイバー検査(インスペクション) プローブ
Wireless Fiber Inspection Probe |
|
|
|
|
|
|
|
|
|
|
|
モデルCI-20BN 光コネクターインスペクター |
|
|
|
|
|
詳細(英文) |
|
|
画像クリック→拡大 |
|
|
OCI-20BN-W は、光ファイバおよびコネクタの端面の清浄度をチェックするための
ポータブル光ファイバ コネクタ インスペクタです。ベンチトップおよび光ファイバ
ネットワークの設置技術者が品質の悪さや不適切なクリーニングによるエラーを排除
するのに最適です。
|
|
OCI-20BN-W は、コネクタ/ファイバー端面の優れた表示を提供し、ファイバー端面
の画像/ビデオを記録および保存する独自の機能を備えています。 業界唯一のWi-Fiで
パソコンやスマホと接続可能です。
|
|
|
|
|
|
|
|

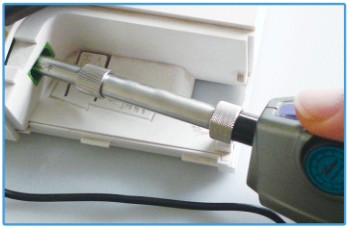

検査ソリューション用に設計された 40 種類以上の高精度チップ |
|

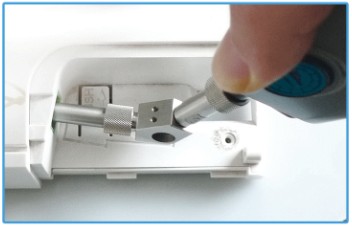

ぎこちない位置のための角度付き/長めのチップ
|
|
|
|
|
|
|
|

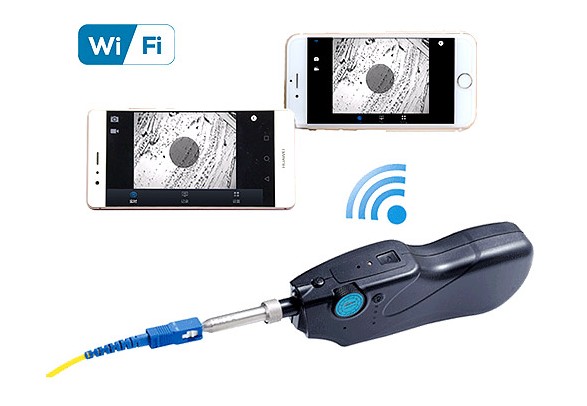

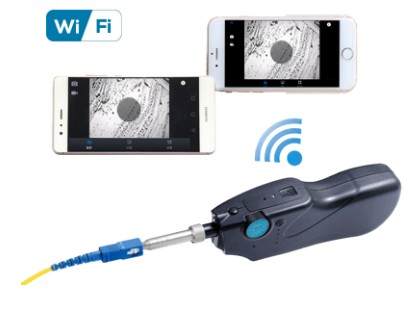

テスト用にスマートフォンを接続
FiberEye2 は、Android または IOS スマートフォンのアプリで、Wi-Fi プローブからファイバー端面の画像をキャプチャ、
表示、および記録します。
|
|
|
|
|

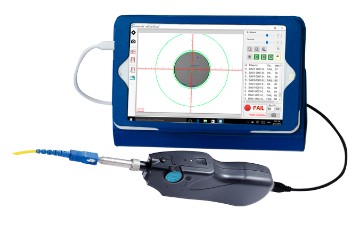

テスト用にタブレット/ラップトップを接続
EFDはWindows タブレット/ラップトップの解析ソフトウェアで、端面のほこりや傷を検査、解析、編集、レポート
します。
|
|
|
|
|
|
|
|
|
仕 様
|
|
項目
|
仕様値
|
モデル |
OCI-20BN-W |
倍率 |
400x |
解像度 |
<1um |
光源 |
青色LED |
フィールド |
X:0.3487; Y:0.2632 |
焦点 |
手動調整 |
光源 |
青色LED |
集光ホイール |
シングルウエイ/片道 |
フォーカス速度 |
1〜5秒 |
アライメント |
>98% |
キャプチャーボタン |
適用可能 |
クイックスイッチ |
Wi-Fi/USB |
コネクター |
マイクロUSB |
コネクティビティ |
Wi-Fi802.11/ USB2.0 |
周波数帯域 |
2.4GHz |
OSの互換性 |
Android 4.4以降, IOS8.1以降 |
電源 |
5V |
パワーサポート |
3400mAhリチウムイオン |
動作時間 |
>/= 5時間 |
充電時間 |
</= 5時間 |
サイズ |
19 x 5 x 3 cm |
重さ |
1750g |
|
|
|
|
標準構成
|
|
|
項目
|
内容
|
個数
|
プローブ |
パッチコードのファイバー端面テスト用/パッチパネルのコネクター端面テスト用 |
1pc
|
標準チップ |
AC-OCI-B-2.5PC-M, AC-OCI-B-FC-F, AC-OCI-B-SC-F, AC-OCI-B-LC-F |
1pc/type
|
USB ケーブル |
USB-マイクロUSBケーブル(充電やデータ伝送用) |
1pc
|
ソフトケース |
プローブとアクセサリの持ち運び用 |
1個
|
応用 |
Android 及び IOS上のFiberEye2 |
-
|
USB ACアダプター(オプション) |
USB-C-USB-A アダプター、USB2.0及びUSB3.1 OTG スマートデバイスに適用可能 |
-
|
アームストラップ |
携帯電話を保持する屋外用アームストラップ |
-
|
ソフトウエア(オプション) |
EFD端面データ解析ソフトウエア、無償アップグレード |
-
|
|
|
|
|
|
|
|
