M310 OTDR 企業様向けネットワーク用
|
|
|
|
|
|
|
◇概要
最新モデルM310OTDRは企業様ネットワーク構築関連向け用に設計されている測定器です。
M310はAFL社のTruEventの技術で特徴つけられており、お客様個々に設計内容の過不足を
補います。TruEventの長所は解析ソフトがより正確に融着、コネクタ、破断やマクロ屈曲のよう
なネットワーク事象を検出、確定しそして測定します。
M310は可視のデスプレー上に測定結果をLinkMapに表示出来、また光源、パワーメータ、VFL
も標準デバイス(価格)として装備されております。
|
|
|
|
◇特長
・産業界をリードしているTruEvent技術:M310は企業またはデータセンター様向け応用に最適
・短いデッドゾーン:Event Dead Zone0.8m, Attenuation Dead Zone <3m
・優れたダイナミックレンジ:この事は狭帯域のパルス光を用いて試験可能、38dB(SM),30dB(MM)
・測定結果をLinkMapsで容易に解読:Pass/Failを用いたLinkMapがネットワークの保守をより容易に
・光源、パワーメータ、VFL内臓により検査準備体勢
・本当のハンドヘルドタイプ:コンパクト、頑丈なパッケージングは外部でのご利用設計を考慮
・各国の言語サポート体勢:日本語バージョン対応可能
・データ保存、レポート機能(TRM2.0):TRM2.0に基づいた受け入れレポートが用意されております。
・マクロ/マイクロ屈曲検出:屈曲によるストレスはEventTableに特殊アイコンで表示されます。
・双方向トレース解析:M310の解析オプションとしてOTDR内に双方向平均化が集積されております。
|
|
|

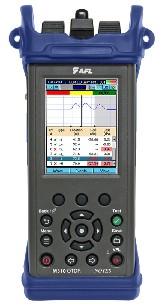

モデルM310OTDR |
|
|
画像拡大(click) |
|
|
|
|
|
|
|
|
Link
Map |

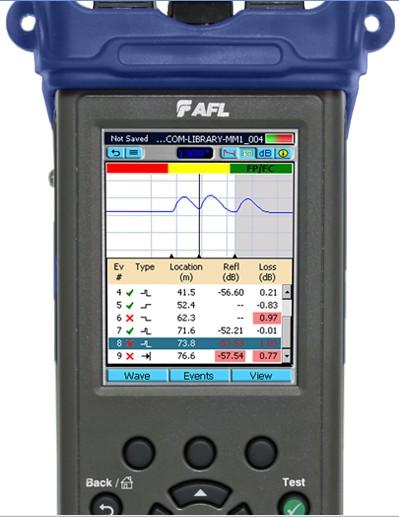

True
Event |
|

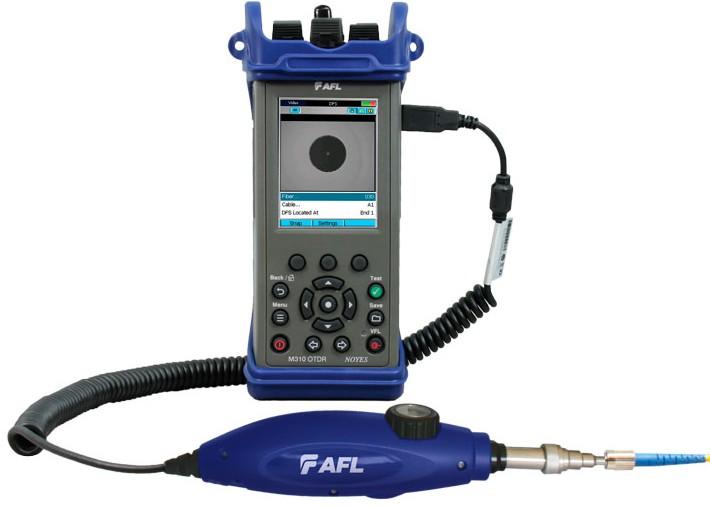

with
DSF1 |
|
|
|
|
|
|

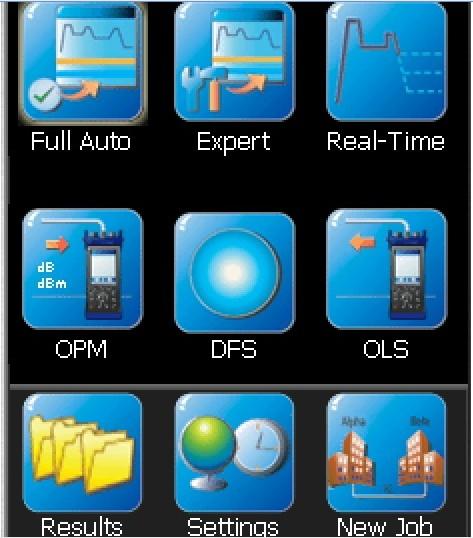

Menu |

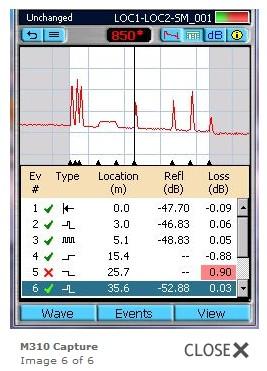

Cap-
ture |
|
|
|
◇ご注文情報
最新モデルM310OTDRは2モデルをご提案します。
シングルモードタイプとQUADマルチモード/シングルモードの2モデルご提案 |
|
|
◇ 製品仕様: M310 OTDR 企業様向けネットワーク用
|
|
|
M310OTDR
|
マルチモード
|
シングルモード
|
光源タイプ
|
クラスIレーザー FDA 21 CFR 1040.0; IEC 60825-1: 2007-03
|
中心波長
|
850±20/1300±30nm
|
1310±20/1550±30nm
|
ラゥンチ状況
|
850nmで制御ラウンチ
|
-
|
ダイナミックレンジ(SMR=1)
|
30/30dB
|
38/37dB
|
イーベントデッドゾーン
|
0.8m
|
0.8m
|
アッテネーションデッドゾーン
|
2.5/2.7m
|
3.0m
|
パルス幅
|
5, 10, 30, 100, 300ns,1μs
|
5, 10, 30, 100, 300ns,1, 3,10, 20μs
|
測定レンジ
|
250m〜30km
|
250m〜240km
|
サンプリング数/データ点の最小間隔 |
〜120,000
|
データ点の最小間隔 |
3cm |
群屈折率(GIR)
|
1.4000〜1.6000
|
距離不確定性(精度)
|
±(1+0.005% x 距離 + データポイント間隔)
|
直線性/損失閾値/損失精度
|
±0.05dB/dB / 0.02db / 0.01 dB
|
反射レンジ
|
850nm: -14~-58dB(標準)
1300nm: -14~-63dB(標準)
|
1310nm: -14~-65B(標準)
1550nm: -14~-65dB(標準) |
反射分解能/ 精度
|
0.01dB/ ±2dB
|
実時間回復レート |
>2Hz |
OTDRモード
|
全自動、Expert、実時間
|
トレースファイルフォーマット
|
Bellcore GR-196 Version 1.1, Telcordia SR-4731 Issue 2
|
トレースファイル記憶 媒体/容量
|
Internal 並びに USB / >1000 internal, 1000s on USB
|
トレースファイルのPCへの移動
|
USB
|
|
|
|
光源(OLS) 標準
|
光源タイプ
|
クラスIレーザー FDA 21 CFR 1040.10 &
1040.11 & IEC 60825-1: 2007-03
|
中心波長
|
SM:1310±20/1550±30nm
MM:850±20/1300±30nm
|
スペクトル幅(FWHM)
|
5nm max.
|
内部変調
|
270Hz, 330Hz, 1kHz, 2 kHz, CW
|
波長ID(Single/Dual)
|
On/Off
|
出力安定度
|
SM:<±0.1dB、MM:<±0.2dB
|
出力(CW)
|
-3dBm±1.5dB
|
パワーメータ(OPM) 標準
|
校正波長
|
850, 1300m 1310, 1490, 1550, 1625,
1650nm (同時に3波長ディスプレイ可能)
|
ディテクタータイプ
|
2mm InGaAs
|
ディスプレイレンジ
|
+6 〜 -70dBm
|
精度@-10 dBm
|
±0.25 dB
|
分解能
|
0.01 dB
|
測定単位
|
dB, dBm, mW
|
波長ID
|
Wave ID
|
セットレファレンス
|
Yes
|
データ保存
|
Yes
|
トーン検出
|
270, 330Hz, 1, 1 kHz
|
可視光光源
|
|
光源タイプ
|
クラスII レーザー FDA 21 CFR 1040.10 &
1040.11 & IEC 825-1:1993:60825-1:
2007-03
|
中心波長
|
635±20nm
|
出力(CW)
|
0dBm(1mW)
|
|
一般(General) |
デスプレータイプ
|
3.5in, 高コントラスト、高反射率
(20%)室内
|
デスプレー分解能
|
QVGA 240 x 329
|
サイズ(in boot)
|
23x11x7cm(8.8x4.3x2.8in)
|
重さ
|
<1.0kg (<2.0 lb)
|
落下試験
|
GR-196-CORE
|
出力(パワー)
|
Li-ion取り外し可能 又はAC/DC
パワーアダプタ(入力100-240V,〜1.5A
47-63Hz)出力 18VDC/3.6A
|
バッテリー寿命
|
16時間
|
充電時間
|
4時間
|
自動遮断
|
0-60秒
|
接続性
|
USB host/full speed1.1
|
動作/保存 温度
|
-18〜+50℃/-30〜+60℃
|
相対密度
|
0〜95% RH(結露なし)
|
DFS1 (デジタルファイバースコープサポート)
|
Field of View
|
400 x 300μm
|
光分解能
|
4μm
|
検出可能性
|
2μm
|
|
|
|
|
|
|
