ハンドヘルド OTDR
M200


製品特徴:

・ハンドヘルドの超コンパクトボディ(900g)
・測定波長:マルチモード850,1300nm,シングルモード1310,1550nm
・デッドゾーンが僅か1.5m(typ)
・可視光レーザー破損箇所検査器標準装備
・工具無しで光ポート(ST,SC,FC)を簡単交換可能
・ファイルフォーマットはBellcore(GR-196) .SOR fileを採用
・LiIon バッテリで、6時間の長時間使用が可能
・コンパクトフラッシュカードにてデータ保存が可能
・USBでパソコンにデータ転送が可能

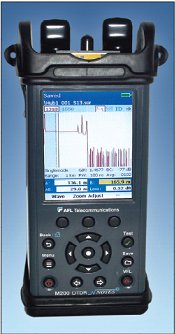

M200ハンドヘルドOTDR

最新モデルOTDR M200は世界最小クラスのシングル、マルチ両用のOTDRです。デッドゾーンが非常に短いので、構内敷設やメンテ等の短距離から中距離までこの一台で計測可能です。M200は自動設定とマニュアル設定が選択できます。2波長同時に計測表示することも可能です。長時間LiIonバッテリを採用していますので、6時間まで使用できます。コンパクトフラッシュを搭載しており、パソコン転送用のUSBポートも備えています。尚、保存データは業界基準の.SOR filesで、無償で解析ソフトもご提供致します。

製品仕様:(*マルチモード、シングルモード機能のみのモデルもご提供できます)

OTDR M200
マルチモード
シングルモード
光源タイプ
クラスIレーザー FDA 21 CFR 1040.0&1040.11
中心波長
850/1300nm
1310/1550nm
波長公差
±20/±30nm
±30/±30nm
ダイナミックレンジ
22dB
26dB
デッドゾーン
1.5m(event), 9m(attenuation)
1.5m(event), 9m(attenuation)
パルス幅
10ns, 30ns, 100ns,300ns,1μs, 3μs
10,30ns,100,300ns,1μs, 3μs, 10μs
測定レンジ
250m〜64km
250m〜208km
郡屈折率の設定
1.4000〜1.6000
データポイント数/ポイント間隔
〜16,000 ポイント  / 0.25m(range<4km), Range÷16,000(range>8km)
トレースファイル
Format: Bellcore GR-196 Ver.1.1, 保存メディア:内蔵メモリ(>100データ)
+コンパクトフラッシュ
可視光レーザー  ファイバ破損箇所検査器(標準装備)
レーザー:クラスII(FDA21),波長:650nm, 光出力:0.8mW
サイズ,重量
230x110x70mm(HxWxD),900g
バッテリ
充電可能LiIonバッテリー(持続時間6時間),110/220V AC adapter
動作/保存温度
動作温度:-10〜+50C, 保存温度:-20〜+60℃
付属部品:M200 OTDR用解析ソフトウェア、アダプタ(SC, ST(シングルモードモデルには付属していません),
FC(マルチモードモデルには付属していません))キャリーケース、ACアダプタ、マニュアル
