光ファイバー干渉計トレーニングキット
マッハー・ゼンダー干渉とマイケルソン干渉原理を複雑なチューニング
技術を用いることなく理論と実験を学ぶ事が可能なトレーニングキットです。
ラックにマウントされたデバイスの構成ですので,容易に設定は可能です。
測定可能項目:石英ファイバーの熱による膨張,LDの電流値に対して
波長のズレ,ドプラーシフト等
構成部品・デバイス
・DFBレーザ(1550nm,1mW,アナログ変調)
・光ディテクタ(InGaAs光検出器,バンド幅:>10Mhz)
・光アイソレータ
・光ファイバーカップラー(2x2,50:50)
・金蒸着ミラー端面のファイバー
・光アッテネータ
・光ファイバー用加熱器
・干渉縞カウンター
・ドップラー効果用の回転ディスク
・パッチコードE2000/APC Diamondコネクタ
特長
・包括的な教育/トレーニング指導書
・ラックにマウントされたデバイス
・目に安全性を考慮したデバイス
・お手ごろなお値段
教育レベル
・技術系機関(研究所等)
・工学系、理学系、
・科学系大学,専門高校等

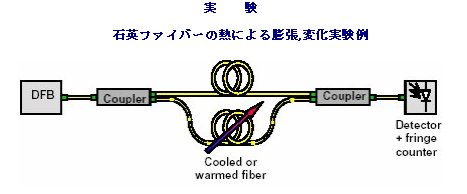

上記は石英ファイバーの熱によるファイバーの膨張の変化をMach-Zehnderないしは,
Michelson干渉計で測定する一例です。
その他、DFBレーザの波長シフト,ドップラー効果,ディスク回転速度の測定等が可能です。
⇒詳細(英語PDF)
