◇光ファイバー ファブリペロー干渉計
製品名：FFP-I
Fiber Fabry-Perot Interferometer
Micron Optics社
製品名：FFP-I
Fiber Fabry-Perot Interferometer
Micron Optics社
FFP-I
MicronOptics社のFFP-I ファイバーファブリ-ぺ干渉計は円滑に動きかつ均一の
一定区間の透過ピークに設計された固定干渉計に基づいております。FFP-Iは
光ファイバーとともに製造されますので無調整でかつモードマッチングが必要です。
ピーク間(FSR値)の距離はお客様の仕様に合うように設計されTECパッケージは
温度安定性が可能でバンドパス周波数又は波長の主要な調整に適応可能です。
PicoWave
PicoWaveはピコメータ確度に実時間の波長校正を可能とするMicronOptics社の
パテントの多波長レファレンスです。FBGの波長マーカであるFFP-Iの一定の周波数
間隔を結合し、熱安定性のためのTECを組み込む事によってPicoWaveは理想的
な校正された波長レファレンスです。FFP-IとFBGは直列又は並列に構成する事が

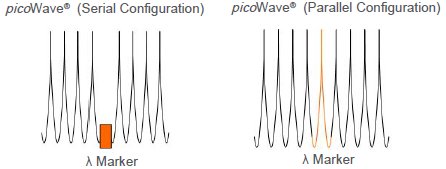

出来ます。下記直列(左図)，並列(右図)ご参照下さい。
・スペクトラムスライス光源
･ITUフィルター
･校正された波長レファレンス
･レーザ安定器
･WDMエミュレーション
･光センシング
・均一な一定間隔のピーク
・挿入損失は非常に低い
・アライメント不要
・設定面積の最小化
・耐振動性や耐ショック性に優れている
|
光学特性
|
仕様値
|
|
|
標準スペクトル範囲(nm)
|
780-1640nm
|
|
|
|
||
| FFP-1 |
仕様値
|
|
|
FSR(FSR固定,範囲内選択可能)
|
0.01- 10.000GHz
|
|
|
標準Finesse
|
10, 40, 100, 150, 200, 500, 1000, 2000
|
|
|
挿入損失
|
< 3.0 dB
|
|
|
熱効率
|
〜1.6 GHz/℃
|
|
|
入力パワー(最大)
|
< 100mW ( for Finesse < 200)
|
|
| picoWave |
仕様値
|
|
| FSR(FSR固定,範囲内選択可能) |
10- 100GHz
|
|
| 標準Finesse |
10
|
|
| 挿入損失 |
3.0 dB
|
|
| 波長マーカロケーション |
お客様仕様
|
|
|
|
||
|
電気特性(オプション FFP-I with FSR > 10 GHz, 標準 for picoWave)
|
||
|
TEC
|
Melcor Epoxy Filled 04OT2.0-30-F2-EP
|
|
|
TEC駆動電流
|
< 2A
|
|
|
TEC Qmax (TH=25℃)
|
< 4W
|
|
|
TEC Vmax (TH=25℃)
|
< 3.6V
|
|
|
TECΔmax (TH=25℃)
|
67℃
|
|
|
サーミスタ
|
10KΩNTC
|
|
|
熱可変波長範囲(0-60℃)
|
80GHz
|
|
|
熱可変波長速度(標準)
|
〜1 GHz/sec.
|
|
|
波長安定度(0-60℃)
|
0.625GHz
|
|
|
波長安定度(Lab.の状態)
|
±0.125GHz
|
|
|
FSR変動(可変範囲において)
|
0.05 % of FSR
|
|
FFP-I-wwww-bbbuffff-ii (例 FFP-I-1550-010G0200-2.0)
|
wwww:波長バンド
|
bbb:バンド幅
|
u:バンド幅単位
|
ffff:Finesse
|
ii:挿入損失
|
|
|
1500 ( S バンド)
1550 ( C バンド) 1600 ( L バンド) |
バンド幅を
ご指定下さい 例えば: 010=10GHz |
G: GHz
M: MHz K: KHz |
Finesseを
ご指定下さい 例えば: 0200=200 |
挿入損失を
ご指定下さい 例えば: 2.0=2.0dB loss |
|
