◇製品名 マイクロ波、光リンクモジュール用受動部品
パッシブコンポーネント&光ケーブリング

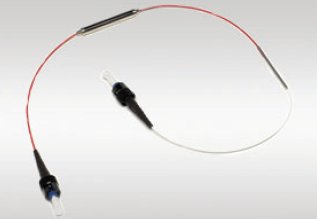

シングルステージ光アイソレータ
モデルMPS-2000
Microwave Photonic Systems社
パッシブコンポーネント&光ケーブリング
シングルステージ光アイソレータ
モデルMPS-2000
Microwave Photonic Systems社
◇概要
光ネットワークの伝送路において単一方向の反射光を防ぐ光部品です。
MPS-2000シングルステージ光アイソレータはシングルモード、偏波無依存のデバイスで、光伝送システム内に用いられます。また
Premiumグレード製品又はValueグレード製品があり、ネットワークを考慮して選択して下さい。光回路ないのコネクタや多くの
光デバイスは様々な反射を起こします。光反射はコネクタとコンポーネントの光インターフェース間の不連続性が原因となり発生
します。反射はレーザの発振の不安定性や光ファイバー増幅の動作不安定性を発生し、システム全体の性能の低下の原因となります。
MPS-2000シングルステージ光アイソレータはコネクタを付ける/或いはなし、ベアーファイバー/900μmバッファー、2mm又は3mm
ジャケットファイバーに対応します。
光ネットワークの伝送路において単一方向の反射光を防ぐ光部品です。
MPS-2000シングルステージ光アイソレータはシングルモード、偏波無依存のデバイスで、光伝送システム内に用いられます。また
Premiumグレード製品又はValueグレード製品があり、ネットワークを考慮して選択して下さい。光回路ないのコネクタや多くの
光デバイスは様々な反射を起こします。光反射はコネクタとコンポーネントの光インターフェース間の不連続性が原因となり発生
します。反射はレーザの発振の不安定性や光ファイバー増幅の動作不安定性を発生し、システム全体の性能の低下の原因となります。
MPS-2000シングルステージ光アイソレータはコネクタを付ける/或いはなし、ベアーファイバー/900μmバッファー、2mm又は3mm
ジャケットファイバーに対応します。
◇応用
●光ファイバー増幅器
●光センサー
●高速データネットワーク
●CATVシステム
●テレコミュ二ケーション
●RF光リンク
●光ファイバー増幅器
●光センサー
●高速データネットワーク
●CATVシステム
●テレコミュ二ケーション
●RF光リンク
◇特長
●高アイソレーション
●低挿入損失
●低PDL
●非常に環境に安定
●エポキシフリーデバイス
●高アイソレーション
●低挿入損失
●低PDL
●非常に環境に安定
●エポキシフリーデバイス
|
パラメータ( MP-2000)
|
プレミア
|
標準
|
|
動作波長
|
1310nm, 1550nm
|
1310nm, 1550nm
|
|
バンド幅
|
±15nm
|
±15nm
|
|
アイソレーション (at 23℃)
|
>32 dB
|
>30 dB
|
|
アイソレーション ( 0～70℃)
|
>22 dB
|
>21 dB
|
|
Max.挿入損失( 0～70℃)
|
0.6dB
|
0.7dB
|
|
リターンロス(Input/Output)
|
>65dB/ 60 dB
|
>60dB/ 55 dB
|
|
PDL/ PMD
|
< 0.05 dB/ < 0.25dB
|
< 0.01 dB/ < 0.25dB
|
|
最大入力パワー
|
300 mW
|
300 mW
|
|
動作/ 保存温度
|
0-70℃/ -40~+85℃
|
0-70℃/ -40~+85℃
|
|
パッケージングサイズ
|
5.45mm(O) x 35mm (L)
|
5.45mm(O) x 35mm (L)
|
|
ご注文お問合せ方法
|
お手数ですが詳細(PDF)よりお申し出下さい。
|
|
◇ MP-2000 仕様
