◇製品名 マイクロ波、光リンクモジュール用受動部品
パッシブコンポーネント&光ケーブリング
SM/MMハイブリッドWDM
モデルMPS-4500/AC
Microwave Photonic Systems社
パッシブコンポーネント&光ケーブリング
SM/MMハイブリッドWDM
モデルMPS-4500/AC
Microwave Photonic Systems社
◇概要
2台のギガビットイｰサーネット間に双方向光通信を可能とするものです。
MPS-4500シリーズ シングル/マルチモード ハイブリッドWDM(H-WDM)は3ポートのデバイスで2台のギガビットイーサネット
トランシーバ間の双方向の光通信が可能なように設計されております。またその内の一本は62.5μm光ファイバーケーブルが
用いられております。MPS‐4500シリーズはACシリーズとTBシリーズの2タイプがあります。
MPS-4500/ACは1310nmを伝送し1550nmを受信するトランシーバのMux/DeMux機能を発揮します。AC1310nm伝送パスには
光モードコンデショナーが組込まれており、これによって伝送シングルモードファイバーの光モード場をH-WDMのマルチモード
ファーバポートに最適化します。モードフィールドの最適化を用いる事はマルチモードファイバーケーブルを伝送するように、
ギガビットイーサネットのデータのBERを最小限にするという事になります。
MPS4500/ACは通常のWDMとは異なりマルチモードのデータ通信システムをギガビットイｰサネットの速さに上げる必要があり
理想的にします。
主要な特長は
●コンパクトなパッケージサイズ
●コモンポートと入力Mux、出力DeMuxポート間の挿入損失が低い
●Mux並びにDeMux間の高アイソレーション
●光モードコンディショナの搭載
2台のギガビットイｰサーネット間に双方向光通信を可能とするものです。
MPS-4500シリーズ シングル/マルチモード ハイブリッドWDM(H-WDM)は3ポートのデバイスで2台のギガビットイーサネット
トランシーバ間の双方向の光通信が可能なように設計されております。またその内の一本は62.5μm光ファイバーケーブルが
用いられております。MPS‐4500シリーズはACシリーズとTBシリーズの2タイプがあります。
MPS-4500/ACは1310nmを伝送し1550nmを受信するトランシーバのMux/DeMux機能を発揮します。AC1310nm伝送パスには
光モードコンデショナーが組込まれており、これによって伝送シングルモードファイバーの光モード場をH-WDMのマルチモード
ファーバポートに最適化します。モードフィールドの最適化を用いる事はマルチモードファイバーケーブルを伝送するように、
ギガビットイーサネットのデータのBERを最小限にするという事になります。
MPS4500/ACは通常のWDMとは異なりマルチモードのデータ通信システムをギガビットイｰサネットの速さに上げる必要があり
理想的にします。
主要な特長は
●コンパクトなパッケージサイズ
●コモンポートと入力Mux、出力DeMuxポート間の挿入損失が低い
●Mux並びにDeMux間の高アイソレーション
●光モードコンディショナの搭載
◇応用
●光センサー
●高速データネットワーク
●テレコミュニケーション
●光センサー
●高速データネットワーク
●テレコミュニケーション
◇特長
●マイクロオプテックに基づく設計
●低挿入損失
●高アイソレーション
●非常に環境に安定
●エポキシフリーデバイス
●マイクロオプテックに基づく設計
●低挿入損失
●高アイソレーション
●非常に環境に安定
●エポキシフリーデバイス
|
パラメータ( MP-4500/AC)
|
SM/MM ハイブリッド WDM
|
|
ファイバー
|
SM-MM
|
|
挿入損失:
P1-->P2 @ 1550nm P3-->P1 @ 1310nm |
0.5 dB 1.0 dB |
|
均一性(uniformity)
|
≦1.5 dB
|
|
アイソレーション:
P3-->P2 @ 1310nm P1-->P3 @ 1550nm |
>35 dB >55 dB |
|
リターンロス
|
>45 dB
|
|
指向性
|
>55 dB
|
|
ご注文お問合せ方法
|
詳細仕様詳細(PDF)ご参照
|
◇ MPS-4500/AC 仕様

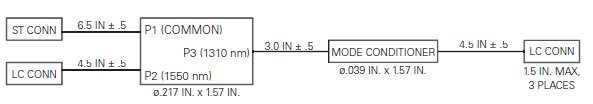

◇ パッケージサイズ
