製品名：マイクロ波光リンクシステム
　　　UHF光ファイバー設備内システム

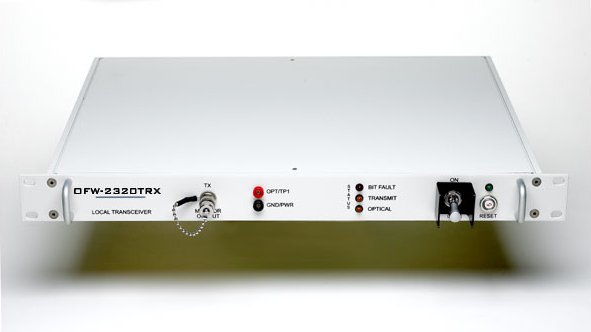

OFW-2320TRX
Microwave Photonics Systems社
Note:
GPS:Global Positioning System(全地球測位システム) SATCOM:satellite communications(米国の民間静止通信衛星)
PCS:Personal Communication Service(アメリカやカナダなどで提供されているデジタル携帯電話サービス)
COTS:Commercial Orbital Transportation Services、NASAが進めている商業軌道運搬サービスのプログラム名
HFC:Hybrid fiber-coaxial、CATVの配線方式の一つ。CATV局のセンター局（ヘッドエンド）から光ファイバーで配線し、途中で
光-電気コンバーターによって各家庭には同軸ケーブルで配線する。FTTN:Fiber To The Node；IFL: Inter-Facility Link;
IF: Intermediate Frequency(中間周波数);
◇概要
当社ではMicrowave Photonic Systems(MPS)社製品のアナログ無線用の光伝送装置を取り扱っております。
衛星からの信号，移動体通信からの信号，CATVの信号，等々のRF信号をE/O変換し長距離/短距離の光伝送しO/E変換にてﾃﾞｰﾀ処理，
解析いたします。
◇用途
UHF基地局とその伝送/受信アンテナ設置間の全双方向通信信号伝送用途

ＯＦＷ‐2320TRX UHF光ファイバーインターファシリティ(ＩＦ)リンクシステムはＵＨＦ帯周波数(225‐400ＭＨｚ)変調帯域のシングル
モードファイバー光リンクシステムです。

ＯＦＷ‐2320TRXの当システムは複線シングルモードファイバーを用いたＵＨＦ地上局と伝送/受信アンテナの約50ｋｍ間の光伝送を
提供可能とする設備です。構成はアンテナに設定されるリモートユニットで地上局のローカルユニットに光学的に相互接続されます。

また当システムはＵＨＦのサトコム(ＳＡＴＣＯＭ）(静止通信衛星)伝送機器にコンパチで相互対応可能です。
リンクは非常に低雑音，高ダイナミックレンジ特性を有し高帯域の温度範囲での対応が可能なターンキー製品です。
システムはＲＳ232I/Oインターフェースを通してお手持ちのコンピュータでモニターを可能とします。

ＯＦＷ‐2320TRXを用いたアンテナ設定構成はＯＦＷ‐2320TRXリモートユニットがアンテナとその上りリンクと下りリンクの複数を相互
接続しており，特に上りリンクチャンネルはパワーアンプ(Power Amplifier)と接続されており，下りリンク光チャンネルは低雑音増幅
(Low Noize Amp.)に接続されております。
同時に地上局の設備構成はＯＦＷ‐2320TRX上りリンクと下りリンク光チャンネルがラジオサトコム(ＳＡＴＣＯＭ）トランシーバに連結されて
おります。これらはオプションのＷＤＭを用いることで単一ファイバーケーブルで上りリンクと下りリンクの双方向通信を可能とします。
◇応用
・設備内のリンクリモート　・サトコム(民間静止通信衛星)の上りリンク，下りリンク ･ＵＨＦ信号の光ファイバー分配(225ＭＨｚ‐400ＭＨｚ)
◇特長
・ＣＷＤＭ相当特性　　･高ダイナミックレンジ　　･高ダイナミックレンジ　　　・低雑音ＲＦ Front-end ・LNAパワーリング(オプション)　
・80Ｋｍ拡張距離(オプション)　　・ＲＳ232(ＲＳ485ﾃﾞｰﾀポート：オプション)
◇主要仕様
パラメータ OFW-2320TRX
RF特性
変調帯域(ＭＨｚ)　
 100(ＭＨｚ) to 2500(ＭＨｚ)
バンド
 P(UHF)
伝送距離(Ｋｍ）
 50Kｍ
平坦度(ｄＢ)　(Ｆｌａｔｎｅｓｓ）(max）
 ±2.0 dB
ＶＳＷＲ(max)
 2.0：１
1dB Com. Level(ｄＢｍ）　(min)
 15.0 dBm
Input IP-3 @2x+3　(dBm)　(min)
 26.0 dBm
入力ダメージレベル(dBm)
 +27.0 (1)
ＲＦリンク利得(dB)　(typ)
 0.0 dBm@1.0dB 光損失
NF(dB) (max)
 35.0 dBm　@1.0dB　光損失
光学光特性
動作波長(ｎｍ)
 1310±2.0nm，1550±2.0nm，またはＣＷＤＭバンド
ＬＤパワー(ｄＢｍ）　/クラス
 +3±0.5dBm / Clas-3A
反射減衰量(ｄＢ）（max)
 36dB@ full specs
E/O Diff.Eff.(W/A) (min)
 0.06 W/A
一般特性
　　電源電圧　　
 +8VAC to +24VDC,@500mA
光コネクタ
 FC/APC, SC/APC, AVIM APC or お客様仕様
RFコネクタ
 SMA(f), 50Ω, or F(f), 75Ω
動作温度/保存温度
 -40〜+71℃/ -40〜+85℃
ローカル警報
 LED-光パワー不履行；LED-線間電圧ON
光パワーモニタ
 1V/mW±10%
リモート警報
 Open Collector & RS232C or RS-485 インターフェース
サイズ
 5.6" x 6.0" x 1.35"
