製品名：マイクロ波光リンクシステム

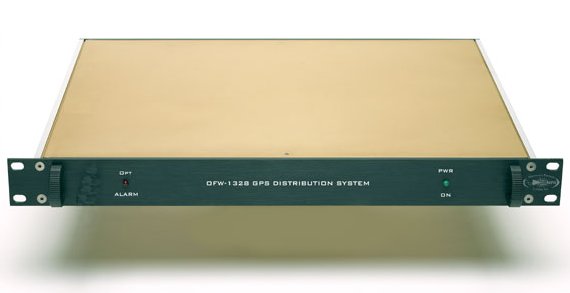

　　　GPS配信光ファイバーシステム
OFW-1328
Microwave Photonics Systems社
Note:
GPS:Global Positioning System(全地球測位システム) SATCOM:satellite communications(米国の民間静止通信衛星)
PCS:Personal Communication Service(アメリカやカナダなどで提供されているデジタル携帯電話サービス)
COTS:Commercial Orbital Transportation Services、NASAが進めている商業軌道運搬サービスのプログラム名
HFC:Hybrid fiber-coaxial、CATVの配線方式の一つ。CATV局のセンター局（ヘッドエンド）から光ファイバーで配線し、途中で
光-電気コンバーターによって各家庭には同軸ケーブルで配線する。FTTN:Fiber To The Node; IFL: Inter-Facility Link;
IF: Intermediate Frequency(中間周波数).
◇概要
当社ではMicrowave Photonic Systems(MPS)社製品のアナログ無線用の光伝送装置を取り扱っております。
衛星からの信号，移動体通信からの信号，CATVの信号，等々のRF信号をE/O変換し長距離/短距離の光伝送しO/E変換にてﾃﾞｰﾀ処理，
解析いたします。
◇用途
多くのGPSアンテナやシミュレータからの低レベルのGPS衛星信号を受信する用途

ＦＷ‐1328 ＧＰＳ分配システムはＧＰＳアンテナ，伝送モジュール，レシーバモジュール並びに光ファイバー相互接合部分の4箇所より
構成されているL-バンドの光ファイバー分配システムです。

当製品の特長は低レベルのＧＰＳアンテナから或いは同等の個所からの低いサテライト信号を受信出来るように設計されておりＲＦ信号の
光キャリアを多点のＧＰＳレシーバにドライブ可能なように受信し変換いたします。3つのＡＭ光キャリヤを発生させ，同時に複数のＧＰＳ
のＲＦ出力を取り扱い，システム構造内の多点ＧＰＳレシーバにﾃﾞｰﾀを送ル事が可能です。

レシーバ‐トランスミッタは1310nmのＤＦＢレーザが搭載されておりシングルモードの多数のケーブルに分配されます。

ＯＦＷ‐1328 ＧＰＳ分配システムはＧＰＳ L1/L2デュアル周波数を取り扱う事が可能で同時に数10ＫｍのＧＰＳ信号を分割することも
可能です。ＧＰＳサテライト シミュレーション分配，ＧＰＳ基地アンテナのリモート/分配，またはＧＰＳ船舶アンテナのリモート/分配の
ような対応にも対処させて頂きます。その他ご要望に対応させて頂きますのでお問い合わせ下さい。
◇応用
・ＧＰＳサテライトシミュレーション配信　・ＧＰＳ基地アンテナのリモーティング/配信 ・ＧＰＳ船舶アンテナのリモーティング/配信
・ＧＰＳ L1/L2 2周波数取り扱い　　・低価格1310nmDFBレーザ　　・同時に複数のＧＰＳ RF出力
◇主要仕様
パラメータ OFW-1328
RF特性
変調帯域(ＭＨｚ)　
 5-300(ＭＨｚ)(標準), 5-500(ＭＨｚ)(オプション)
バンド
 ＩＦ
伝送距離(Ｋｍ）
 50Kｍ　(80kmオプション)
平坦度(ｄＢ)　(Ｆｌａｔｎｅｓｓ）(max）
 ±1.0 dB
ＶＳＷＲ(max)
 2.0：１
1dB Com. Level(ｄＢｍ）　(min)
 20.0 dBm
Input IP-3 @2x+3　(dBm)　(min)
 34.0 dBm
入力ダメージレベル(dBm)
 +27.0 (1)
ＲＦリンク利得(dB)　(typ)
 0.0 dBm@1.0dB 光損失
NF(dB) (max)
 35.0 dBm　@1.0dB　光損失
光学光特性
動作波長(ｎｍ)
 1310±30nm DFBレーザ
ＬＤパワー(ｄＢｍ)　
 3dBm(min) /出力ポート
DC変調利得
0.1 to 0.2mW/mA
出力安定度　vs. 温度
 ±15%
スペクトル幅(FWHM-no RF)
 <10.0MHz(typ)
フォトダイオード出力
3dBm(max)
一般特性
周波数範囲
 L1: 1575.4MHz±10.23MHz; L2:1227.6MHz±10.23MHz
小信号利得
 0.0dB±1.0dB 又はお客様仕様
出力3次インターセプト
 -35.0dBm(min)
光入力VSWR
 2:1(Max)
In-Band Burnout Protection
 1.0W, CW
