製品名：SATCOM & 地上ターミナル
OFW-3427/ TVRO
Lバンド：0.95-2.25GHz;光ファイバーTVRO 伝送サブ・システム
L-Band;Fiber OPtic TVRO Transmission Bubsystem
Microwave Photonic Systems社
OFW-3427/ TVRO
Lバンド：0.95-2.25GHz;光ファイバーTVRO 伝送サブ・システム
L-Band;Fiber OPtic TVRO Transmission Bubsystem
Microwave Photonic Systems社
GPS:Global Positioning System(全地球測位システム)
SATCOM:satellite communications(米国の民間静止通信衛星)
PCS:Personal Communication Service(アメリカやカナダなどで提供されているデジタル携帯電話サービス)
COTS:Commercial Orbital Transportation Services、NASAが進めている商業軌道運搬サービスのプログラム名
HFC:Hybrid fiber-coaxial、CATVの配線方式の一つ。CATV局のセンター局（ヘッドエンド）から光ファイバーで配線し、途中で
光-電気コンバーターによって各家庭には同軸ケーブルで配線する。FTTN（Fiber To The Node）とも呼ばれる。
FOAL:Fiber Optic Antenna Link、IFL:Interfacility Link、LNB:Low Noise Block Converter
DAS:Distributed Antenna System; LMR: Land Mobile Radio;
衛星通信の拡張を可能にし、通信接続の継続性を拡大します。
OFW-3427/TVRO, L-バンド光ファイバーTVRO衛星伝送システムは、複数の独立したTVROダウンリンクアンテナの直接的な光変換及び
伝送のための中立ホストRF設計アプローチを提供します。
OFW-3427/TVROは、MPS社独特のフィールド実証RFフォトニック技術を使用して、TVRO RFダウンリンクスペクトルを無意識のうちに伝送し
ます。SM光ファイバーケーブルを使用すると、屋外に設置されたアンテナからネットワークフラストストラクチャ全体の場所にTVROトラフィックを
安全にルーティング及び配信する事が出来ます。
に統合する事が出来ます。
OFW-3427/TVROは船舶、厳しい環境、空中、商業放送を含む幅広い市場にセグメントをサポートするために、パッケージ化する事が出来ます。
戦術的なトランジットケースにパッケージ化されたフィールド展開可能フライアウェイバージョンは、一時的又は緊急の復旧アプリケーションに利用
出来ます。
･L-バンド(0.95-2.25GHz)
･交換即座に可能なモジュールタイプ
･冗長電源
･LNB 電源
･電気サージと雷保護
･放送運営センター
・TVRO/ CATV配信ハブ
・C4ISRコマンド投稿
･海洋船舶/ 掘削プラットフォーム
･地球局/ 地球ターミナル
Lバンドの光ファイバーTVRO 伝送サブシステム/ OFW 3427/ TVRO 仕様
|
一般 光パラメータ
|
仕様値
|
|
波長
|
1310nm±2nm, 1550±2nm, 又はCWDMバンド
|
|
出力パワー(標準)
|
4mW (標準)
|
|
光ファイバー、コネクタ
|
SM ファイバー, 9/125um / FC/APC, SC/APC 又はE2000APC
|
|
電源
|
ユニバーサルAC, 自動測距
|
|
光減衰量(max)
|
< -55dBm
|
|
光リンク余裕度
|
6 dBo迄
|
| RFパラメータ |
仕様値
|
| 周波数応答 |
0.95 〜 2.25 GHz
|
| RFリンク ゲイン(標準) |
+0.0dB, +/- 20dB @ 3.0 dBo 光損失
|
| ゲイン調整 |
30dB迄(内部RF可変減衰器)
|
| 平坦度(max) |
±1.5dB (全バンド幅)
|
| VSWR(max) |
1.5 : 1
|
| インピーダンス |
75Ω
|
| NF(max.)/ NF 調整 |
35 dB( 3.0dBo 光損失)/ 20dB〜45dB迄(内部RF可変減衰器)
|
| 1dB Comp.レベル(min) |
+10.0dBm (with NF=35dB)
|
| IP3, Input(min) |
+23.0dBm (with NF=35dB)
|
| SFDR(Spur Free Dynamic Range(標準) |
+108.0dB*Hz (@3.0 dBo,光損失)
|
|
一般 光パラメータ
|
インドアー ユニット
|

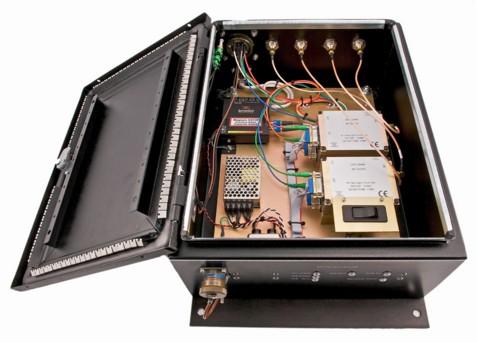

アウトドアー ユニット
|
|
筐体
|
ラックシャーシー, 1RUx19"x14"
|
Hoffman NEMA, 16"x19"x6"
|
|
動作温度
|
0〜+50 ℃
|
-30〜+70 ℃
|
|
入力電源
|
ユニバーサルAC120VAC,50/60Hz
|
ユニバーサルAC120VAC,50/60Hz
|
|
ユーザリモートインターフェース
|
RS232プロトコル、Serial to Fiber
|
RS232プロトコル、Serial to Fiber
|
|
アンテナリモートインターフェース
|
RS422プロトコル、Serial to Fiber
|
RS422プロトコル、Serial to Fiber
|
|
RF & 光コネクタ
|
Type"F" (f) , 4x & SC/APC, 4x
|
Type"F" (f) , 4x & 接続箱まで光フィードスルー
|
