製品名:SATCOM & 地上ターミナル
MP-17X100TDC 可変分散補償モジュール付き光ファイバーアンプ Optical Amplifier with Tunable Dispersion Comp.Module Microwave Photonic Systems社 |
||||||||||||||||||||||||||||||||||||||||||
Note: GPS:Global Positioning System(全地球測位システム) SATCOM:satellite communications(米国の民間静止通信衛星) PCS:Personal Communication Service(アメリカやカナダなどで提供されているデジタル携帯電話サービス) COTS:Commercial Orbital Transportation Services、NASAが進めている商業軌道運搬サービスのプログラム名 HFC:Hybrid fiber-coaxial、CATVの配線方式の一つ。CATV局のセンター局(ヘッドエンド)から光ファイバーで配線し、途中で 光-電気コンバーターによって各家庭には同軸ケーブルで配線する。FTTN(Fiber To The Node)とも呼ばれる。 FOAL:Fiber Optic Antenna Link、IFL:Interfacility Link、LNB:Low Noise Block Converter DAS:Distributed Antenna System; LMR: Land Mobile Radio; |
||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
◇概要 MP 17X100TDC はエルビウムドープファイバー増幅器(EDFA)と可変分散補償モジュール(TDCM)の機能を統合し、C-バンド光信号を 使用した長距離無線通信トラフィックを提供します。 MP 17X100TDC をDWDMレーザで構成されたMPS光通信機と組み合わせて 使用すると、最大130kmの伝送距離を提供する事が出来ます。 |
||||||||||||||||||||||||||||||||||||||||||

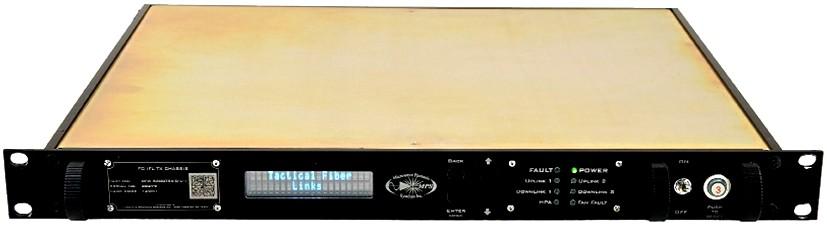

RF信号の拡張伝送を可能にするMP-17X100TDCの主な属性は線形光学利得(23dB)、及び分散スロープ補償の可変ウインドウ (±1500ps/nm)です。 MP-17X100T-DCは最大18GHzのRF帯域幅を持つRF光通信リンク用に最適化されております。 MP 17X100TDCは、1RUのラックマウントユニットで構成され、デジタルフロントパネルディスプレイとコントロールが装備されています。 統合Ethernetベースの監視制御(M&C)により、ユニットの遠隔操作と状態監視が可能です。 |
||||||||||||||||||||||||||||||||||||||||||
◇応用 ・ファイバー上での超広帯域RF信号 ・施設内の長距離リンク ・テレメトリー(遠隔測定) ・ミル・SATCOM地球局S |
||||||||||||||||||||||||||||||||||||||||||
◇特長&オプション ・超広帯域(1MHz〜18GHz) ・Kaバンド(33GHz)へのオプションの拡張 ・23dBのリニヤ ゲイン ・1500ps/min のスロープ補償 ・前面パネル制御ディスプレイ ・モニターと制御はリモート ・3年間保証 |
||||||||||||||||||||||||||||||||||||||||||
可変分散補償モジュール付き光ファイバーアンプ 仕様
|
||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
