製品名:マイクロ波光リンクシステム

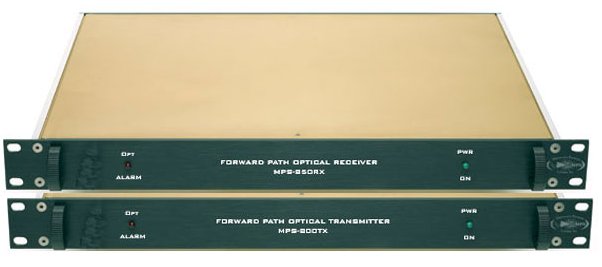

フォーワードパス 光トランスミッター OFW-800TX(MPS-850RXと併用) Microwave Photonics Systems社 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Note: GPS:Global Positioning System(全地球測位システム) SATCOM:satellite communications(米国の民間静止通信衛星) PCS:Personal Communication Service(アメリカやカナダなどで提供されているデジタル携帯電話サービス) COTS:Commercial Orbital Transportation Services、NASAが進めている商業軌道運搬サービスのプログラム名 HFC:Hybrid fiber-coaxial、CATVの配線方式の一つ。CATV局のセンター局(ヘッドエンド)から光ファイバーで配線 し、途中で光-電気コンバーターによって各家庭には同軸ケーブルで配線する。 FTTN:Fiber To The Node;IFL: Inter-Facility Link;IF: Intermediate Frequency(中間周波数). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
◇概要 当社ではMicrowave Photonic Systems(MPS)社製品のアナログ無線用の光伝送装置を取り扱っております。 衛星からの信号,移動体通信からの信号,CATVの信号,等々のRF信号をE/O変換し長距離/短距離の光伝送し O/E変換にてデータ処理,解析いたします。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
◇用途 広帯域光ファイバーネットワークを用いた40〜860MHzのアナログ信号と電話回線利用の伝送、 高速インターネット用途 MPS-800TXフォワーパス光トランスミッタとMPS-800RXフォワードパスレシーバはシングルヘッドエンドポイントまたは ハブからマルチ分散ノードをファイバー/同軸のハイブリッドネットワーク内で40MHz‐860MHzのアナログ信号を電話 通信,高速インターネットでの伝送するために設計されたCATVリンクを構成しております。 OFW-800TXフォワードパス光トランスミッタは19”,1Uラックマウント可能です。また通常の通信系の波長を用いており 一般のCWDMやDWDMシステムにインテグレーションが可能です。 またOFW-800RXと一緒に用いたり当社のMPS-2300光スプリッタとMPS-2700WDMをご利用になることによって よりファイバー/同軸のハイブリッドネットワーク内をにてより信頼性のあるフォワードパスリンクを提供可能です。 またOFW-800TX,/OFW-800RXはオプションの1GHz追加によって更なる追加のデータによるサービスが可能です。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
◇応用 ・CATVリターン パス リンク ・設備内のリンクリモート ・周波数レファレンス配信 ・IF帯信号配信(70MHz/ 140MHz)・サトコム(民間静止通信衛星)の上りリンク,下りリンク ・HF(〜30MHz),VHF(〜300MHz)信号 伝送 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
◇特長 ・FC並びにSCコネクタに対応 ・小型の19"ラックマウント ・1Uエンクロージャーに対して5台の個々レシーバまで 搭載可能 ・低雑音RF フロント エンド(オプション) ・RFテストポイント:-20dB ・レシーバに補助のデータチャンネル (オプション) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
◇主要仕様 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
株式会社ネオトロン | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
