製品名：マイクロ波光リンクシステム
　　　ビルディング内リピータシステム
モデル ISAT７７００/RSD
衛星電話ビル内ファイバーリピータシステム
Microwave Photonics Systems社
Note:
GPS:Global Positioning System(全地球測位システム)
SATCOM:satellite communications(米国の民間静止通信衛星)
PCS:Personal Communication Service(アメリカやカナダなどで提供されているデジタル携帯電話サービス)
COTS:Commercial Orbital Transportation Services、NASAが進めている商業軌道運搬サービスのプログラム名
HFC:Hybrid fiber-coaxial、CATVの配線方式の一つ。CATV局のセンター局（ヘッドエンド）から光ファイバーで配線し、途中で
光-電気コンバーターによって各家庭には同軸ケーブルで配線する。FTTN（Fiber To The Node）とも呼ばれる。
FOAL:Fiber Optic Antenna Link、IFL:Interfacility Link、LNB:Low Noise Block Converter
DAS:Distributed Antenna System; LMR: Land Mobile Radio;
◇概要
当社ではMicrowave Photonic Systems(MPS)社製品のアナログ無線用の光伝送装置を取り扱っております。
衛星からの信号，移動体通信からの信号，CATVの信号，等々のRF信号をE/O変換し長距離/短距離の光伝送しO/E変換
にてﾃﾞｰﾀ処理，解析いたします。
◇用途
国際通信システム指令3-10のサポートをする衛星電話ビル内ファイバーリピータシステム
当社のISAT-7700/RSD,イリジウム衛星電話ビル内ファイバーリピータシステムは衛星電話を用いた通信ネットワーク回線が常に
増大している昨今この動作能力を達成するために新たに設計されたTDD/FDD RFであります。

ISAT-7700/RSDはシングルモードの光ファイバーケーブルを通して衛星電話UPリンク、Downリンクの送受信を全帯域に亘って
可能とします。シングルモードファイバーが用いられますので正しくルートを確保し、通信ネットワーク設備を通して衛星のトラフィック
を配分します。

ISAT-7700/RSDは必要な2点間の構成に取りまとめる事が出来、または多数点間の構成とする事も出来、建造物、船舶又はトンネル
複合体の様々な多用途に用いられます。ISAT-7700は機密ソフト或いは機密でないソフトを用いて衛星電話をする事が出来ます。

SAT-7700/RSDは次に述べる様々な過酷な条件下で用いられます。：軍需 船舶、室外の過酷な環境、航空部隊、噴火地下道、
原子力発電所等々。持ち運び可能なタイプも用意しております。これは持ち運び可能なケースに積み込まれ、一時の緊急時には
有効です。
◇特長＆オプション
・TDMA/FDMAプロトコル手順　　　・全ての衛星電話に対応可能　　　・GPS L1&L2も補助的に適用可能
・光ファイバーは>10km可能　　　　･前面パネル面にシステム状況表示　･遠隔操作モニターと制御
◇応用
・ネットワークオペレーションセンター　 　　・緊急性のある機能センター
・学校または図書館　・裁判所や拘置所 ・空港、鉄道の駅、バスターミナル
・病院又は警察署　・原子力発電所　　　・沖合い掘削現場　　・軍需の船舶　
・石油,ガス,鉱山等のオペレーションセンター
◇配置構想

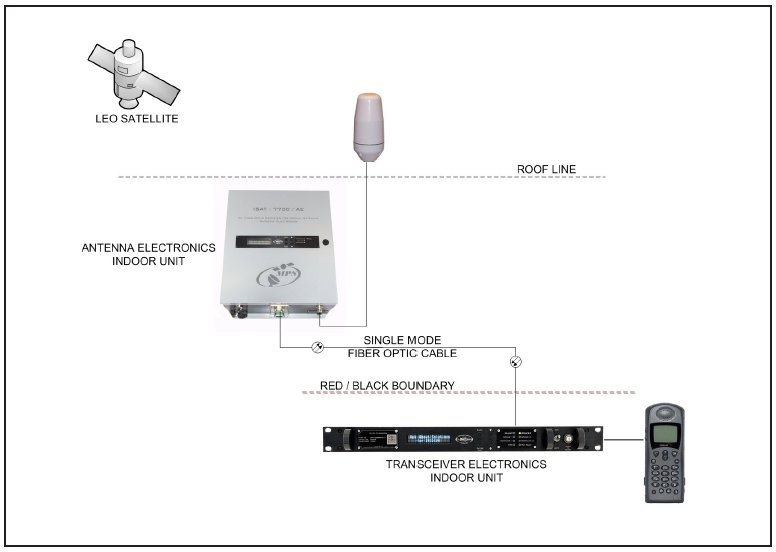

・基本ブロック図(基本2地点間の分配)(右図⇒)
◇主要仕様
光パラメータ ISAT-7700/LMR
光特性
動作波長
 1310nm±2nm, 1550nm±2nm　又は CWDM
出力パワー
 4mW (typ.)
光コネクタ
 FC/APC、SC/APC、E2000APC
最大光反射減衰量
 <-55 dB
光ファイバ
 SM、9/125um
光リンク量
 10 dBo迄
RFパラメータ
ピーク伝送パワー
 ７W Max.
平均パワー
 0.6mW/ frame (typ.)
レシーバ感度
 -1185.5 dB (typ)
レシーバ不要な削除部
 60 dB　at 1MHz オフセット(typ)
光ファイバ
 SM、9/125um
インピーダンス(入力/出力)
 50 Ω
VSWR(入力/出力)
 2.0: 1
周波数範囲(-001 オプション)
 1616 MHz 〜1625.5 MHz
デュプレックス法
 TDD（Time Domain Duplexer)
周波数範囲(-002 オプション)
 2484.39 MHz 〜2499.15 MHz
1610.73 MHz 〜1620.57 MHz
デュプレックス法
 FDD（Frequency Domain Duplexer)
多重化/Multiplexing Method
 TDMA/　FDMA
発振器安定度
 ±1.5 ppm
GPS波数範囲(-003 オプション)
 L1: 1575.42 MHz, Time Reference Receiver
GPS波数範囲(-004 オプション)
 L1 & L2: 12276 MHz, Precision Navigation
RFパラメータ
電源電圧
 120VAC, 60 Hz, 単相
消費電力
 <50 W
ACレセプタクル
 IEC 320
動作/保存温度
 -10〜+50℃(注1)/ -20〜+80℃
制御
 RS232, RS-485またはEthernet オプション
ラックマウント型：サイズ/重さ
 1RU x 19" x 14" & 12 lbs(注2)
壁掛け型：サイズ/重さ
 14" x 18" x 6" & 25 lbs(注2)
詳細
 英文(PDF)
1RUx19" ラックマウント
室外の過酷な環境
室内の壁掛け型
注1:MIL並びにIndustrial Harsh Enviroment Performance Ratingについてはお問い合わせ下さい。
注2:MIL並びにIndustrial Harsh Enviroment Packaging Optionについてはお問い合わせ下さい。
