製品名：マイクロ波光リンクシステム
MIL SATCOM RF 光L-バンド設備内
リンク伝送サブシステム
モデル OFW-７３００-IFL
Microwave Photonics Systems社
MIL SATCOM RF 光L-バンド設備内
リンク伝送サブシステム
モデル OFW-７３００-IFL
Microwave Photonics Systems社
GPS:Global Positioning System(全地球測位システム)
SATCOM:satellite communications(米国の民間静止通信衛星)
PCS:Personal Communication Service(アメリカやカナダなどで提供されているデジタル携帯電話サービス)
COTS:Commercial Orbital Transportation Services、NASAが進めている商業軌道運搬サービスのプログラム名
HFC:Hybrid fiber-coaxial、CATVの配線方式の一つ。CATV局のセンター局（ヘッドエンド）から光ファイバーで配線し、途中で
光-電気コンバーターによって各家庭には同軸ケーブルで配線する。FTTN（Fiber To The Node）とも呼ばれる。
FOAL:Fiber Optic Antenna Link、IFL:Interfacility Link、LNB:Low Noise Block Converter
当社ではMicrowave Photonic Systems(MPS)社製品のアナログ無線用の光伝送装置を取り扱っております。
衛星からの信号，移動体通信からの信号，CATVの信号，等々のRF信号をE/O変換し長距離/短距離の光伝送しO/E変換にてﾃﾞｰﾀ処理，
解析いたします。
OFW-7300/IFLは最先端の光変換プロセスを利用しています
社のOFW-7300/IFL L-バンド光ファイバー伝送サブシステムは950MHz〜2250MHzの周波数範囲のRF信号の長距離光伝送の最善の組合せです。
サブ システムは50KmまでMIL専用の頑丈なシングルモード相互接続を用いて高密度のL-バンドSATCOMトラフィックの伝送をサポートする事
が可能です｡
OFW-7300/IFLはお客様のデータ変調レートやフォーマットに透明である最先端の光変換プロセスを用いております。サブ システムは次に記述
する様々な特長があります。それはイーサーネットや厳しい環境温度範囲において、“ハイ スパーフリーダイナミック レンジ”、
“10MHz周波数をレファレンスとした輸送”、“埋蔵した故障＆警報の状態モニタリング”等々。
更にOFW-7300/IFLはSATCOM動作を強固にする光学的特長が次のように有ります。:UPリンク/10MHｚRF周波数単向二路通信伝送、
DownリンクLNBパワリング、RFリンク ゲイン 制御、光ダイナミック レンジ>6dBo、並びにRF周波数範囲が3000MHzまで。

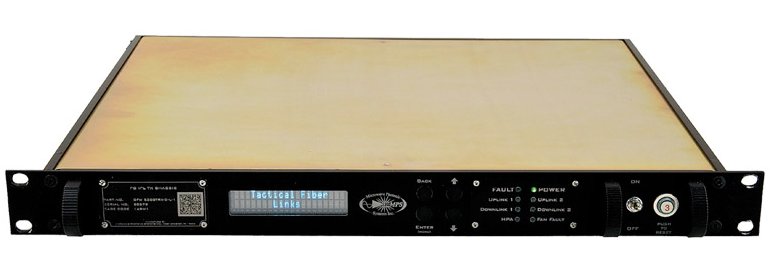

OFW-7300/IFLは19”ｘ1RU筐体、4RUx19”の高密度プラグ･インカードの筐体、環境に頑強な筐体、或いはコンパクトなフランジ付きの
モジュール等に組み込まれます
・バンド幅:950〜2250MHz(3000MMHz) ・RF周波数:1MHz,5MHz,〜10MHz ・超ハイ スパーフリーダイナミック レンジ
・低雑音RFフロントエンド((オプション) ・RFリンクゲイン調整(オプション) ・LNBパワーリング(オプション)
・80Km伝送距離(オプション)
・WGS 84 MIL SATCOM/L-band ・ワイドバンドRF伝送 ・VSATアンテナ レモートリング
・L/S バンド テレメトリー リモーティング ・MIL SATCOM UPリンク/Downリンク
| パラメータ | OFW-3478 |
| RF UPリンク特性 |
950MHz〜2250MHz
|
|
RFリンク利得(typ)
|
+0.0dB、±2dB @3.0dBo 光損失(1) |
|
平坦度
|
±1.5 dB, 1 to 2 GHz, ± 2.5 dB 全バンド幅 |
|
ＶＳＷＲ
|
1.5：１ |
|
NF (max)
|
30 dB @ 3.0 dBo 光損失(1) |
|
1 dB Comp. Level (min)
|
+5.0 dBm(1) |
|
入力IP3(min)
|
+22.0 dBm(1) |
|
第二高調波
|
70 dBc @ 2 GHz w/ -25 dBm 入力 @ 1 GHz |
|
スパーフリーダイナミックレンジ
|
+110.0 dBm * Hz(2/3)(1) |
| RF Downリンク特性 |
950MHz〜2250MHz
|
|
RFリンク利得(typ)
|
+0.0dB、±2dB @3.0dBo 光損失(1) |
|
平坦度
|
±1.5 dB 全バンド幅 |
|
ＶＳＷＲ
|
1.5：１ |
|
NF (max)
|
20 dB @ 3.0 dBo 光損失(1) |
|
1 dB Comp. Level (min)
|
+0.0 dBm(1) |
|
入力IP3(min)
|
+12.0 dBm(1) |
|
第二高調波
|
+25 dBm(1) |
|
スパーフリーダイナミックレンジ
|
+110.0 dBm * Hz(2/3)(1) |
| RF周波数応答 | |
|
RFリンク利得(typ)
|
+0.0 dB, ± 2 dB @ 3.0 dBo 光損失(1)
|
|
1 dB Comp. Level (min)
|
+0.0 dBm(1)
|
|
VSWR (max)
|
1.5:1
|
|
NF (max)
|
20 dB @ 3.0 dBo 光損失(1)
|
|
位相雑音
|
-145.0 dBc / Hz(1)
|
| 光学特性 | |
|
動作波長
|
1310nm±2nm, 1550nm±2nm 又は CWDM |
|
出力パワー
|
+3dBm(+13dBmまで可能) |
|
許容反射減衰量(max)
|
45dB @全仕様 |
|
E/O Diff. Eff.(min.)
|
0.12 W/A |
| 一般特性 | |
|
伝送距離(Ｋｍ）
|
50Kｍ (80kmオプション) |
|
電源 AC自動調整
|
85VAC-264VAC, 47Hz to 440Hz,単相 |
|
AC レセプタクル
|
IEC320 |
|
光入力/出力ポート
|
FC/APC, SC/APC, AVIM APC or お客様仕様 |
|
RF入力/出力コネクタ
|
SMA(f), 50Ω, or F(f), 75Ω |
|
動作温度/保存温度
|
-40 to +85℃/ -20 to +65℃ |
|
ローカル警報
|
パネルLED |
|
リモート警報
|
故障 リレー、RS232、485 or イーサーネット |
|
