◇製品名:THz 用光伝導性アンテナ(PCA)
フォトコンダクティブ THz アンテナ(PCA)
PCA - PhotoConductive Antenna for Terahertz waves
BATOP Optoelectronics GmbH
フォトコンダクティブ THz アンテナ(PCA)
PCA - PhotoConductive Antenna for Terahertz waves
BATOP Optoelectronics GmbH
THzトランスミッタ用光伝導アンテナ
(Photoconductive antenna as terahertz transmitter:PCA )
(Photoconductive antenna as terahertz transmitter:PCA )
ファイバー結合アンテナの組み合せの性能比較
-●金属接点で覆われた低温成長GaAsまたはInGaAsフィルムで構成される光伝導アンテナは、時間領域測定用の光励起
---広帯域テラヘルツ送信機または受信機として、またはフォトミキサーとして使用できます。通常、交流電圧が送信機
---アンテナの電気接点に供給され、ロックイン測定が可能になります。少なくとも2つの重要なアンテナパラメータ,長
---さとギャップ距離があります。
-●アンテナ長さ:Ｉは、共振条件での優先周波数を決定します。
-●金属接点間のアンテナギャップ距離は、レーザースポットで照射する必要があります。
---広帯域テラヘルツ送信機または受信機として、またはフォトミキサーとして使用できます。通常、交流電圧が送信機
---アンテナの電気接点に供給され、ロックイン測定が可能になります。少なくとも2つの重要なアンテナパラメータ,長
---さとギャップ距離があります。
-●アンテナ長さ:Ｉは、共振条件での優先周波数を決定します。
-●金属接点間のアンテナギャップ距離は、レーザースポットで照射する必要があります。
THz送信機および受信機としてのPCA
適切なPCAのセレクション
レーザ波長λ：
--最高の性能は、高い暗抵抗と1 ps未満の短い緩和時間のために、レーザ波長が約800 nm（又はそれより短い）
--LT-GaAs吸収体層を備えたアンテナを示しています。
アンテナ長さＩ：
--アンテナ長≤100µmが短いため、1 THz未満の低周波数で信号振幅が減少する代わりに、THz帯域幅が広くなります。
エミッター/検出器の組合せ:
--帯域幅と信号振幅の間の適切な妥協点は、短いエミッターアンテナをやや長い検出器アンテナと組み合わせて --使用することです。適-切な組み合わせは、エミッタとしてのアンテナPCA-40-05-10と、検出器としてのアンテナ
--PCA-100-05-10です。
--より大きな検出器アンテナは、THz光学系の開口数（NA）が1よりも大幅に小さい場合、またはTHz光学系のミス
--アライメントまたは収差が存在する場合にも、集束されたTHz信号を収集できます。
iPCATMによる高THzパワー
--パルスレーザーパワーからPCAのTHzパワーへの一般的な変換効率は約10-4です。したがって、短い
--ダイポールアンテナは、10mWで照射されたときに約1µWの平均THz電力を放射します。
--800 nmの波長でより多くの平均光パワーが利用できる場合は、iPCA™（大面積インターデジタル
--光伝導アンテナ）をエミッターまたは検出器として使用して、信号の振幅を大きくすることができます。
フォトミキシング用アンテナ
--周波数は異なるが振幅と偏光が等しい2つのレーザビームを使用したPCA CWフォトミキシングの非線形動作により、
--THzの生成と検出が可能です。光混合の変換効率は、パルスレーザ励起の場合よりも1桁以上低くなります。した
--がって、フォトミキシングは1THz未満の周波数でのみ使用できます。この低周波数領域でより大きな信号を取得する
--には、より長いダイポール（> 100 µm）を備えたPCAを使用する必要があります。
--最高の性能は、高い暗抵抗と1 ps未満の短い緩和時間のために、レーザ波長が約800 nm（又はそれより短い）
--LT-GaAs吸収体層を備えたアンテナを示しています。
アンテナ長さＩ：
--アンテナ長≤100µmが短いため、1 THz未満の低周波数で信号振幅が減少する代わりに、THz帯域幅が広くなります。
エミッター/検出器の組合せ:
--帯域幅と信号振幅の間の適切な妥協点は、短いエミッターアンテナをやや長い検出器アンテナと組み合わせて --使用することです。適-切な組み合わせは、エミッタとしてのアンテナPCA-40-05-10と、検出器としてのアンテナ
--PCA-100-05-10です。
--より大きな検出器アンテナは、THz光学系の開口数（NA）が1よりも大幅に小さい場合、またはTHz光学系のミス
--アライメントまたは収差が存在する場合にも、集束されたTHz信号を収集できます。
iPCATMによる高THzパワー
--パルスレーザーパワーからPCAのTHzパワーへの一般的な変換効率は約10-4です。したがって、短い
--ダイポールアンテナは、10mWで照射されたときに約1µWの平均THz電力を放射します。
--800 nmの波長でより多くの平均光パワーが利用できる場合は、iPCA™（大面積インターデジタル
--光伝導アンテナ）をエミッターまたは検出器として使用して、信号の振幅を大きくすることができます。
フォトミキシング用アンテナ
--周波数は異なるが振幅と偏光が等しい2つのレーザビームを使用したPCA CWフォトミキシングの非線形動作により、
--THzの生成と検出が可能です。光混合の変換効率は、パルスレーザ励起の場合よりも1桁以上低くなります。した
--がって、フォトミキシングは1THz未満の周波数でのみ使用できます。この低周波数領域でより大きな信号を取得する
--には、より長いダイポール（> 100 µm）を備えたPCAを使用する必要があります。
ファイバー結合アンテナ
ファイバー結合アンテナ

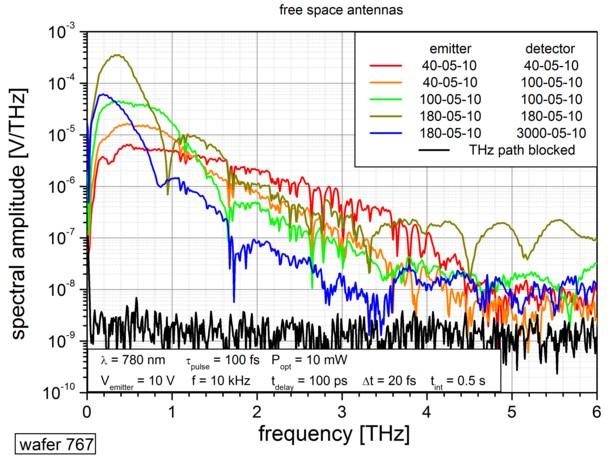

自由空間アンテナの組み合わせの性能比較
