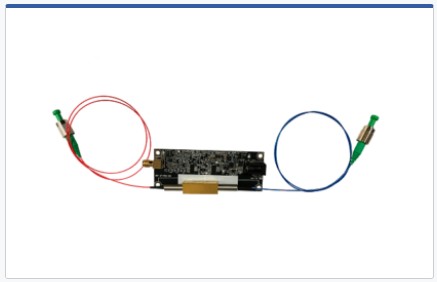

ハイパワー1x2可変光ファイバースプリッター/カップラー
●ソリッドステート高速
●高信頼性
●分岐比：1x2
●低挿入損失
●コンパクト
●波長:850-950,950-1100,1260-1650nm
仕様
|
項目
|
仕様値
|
単位
|
||||
|
NS 1xN スプリッター
|
分類
|
最小値
|
標準値
|
最大値
|
nm
|
|
| 中心波長 |
850
|
-
|
2000
|
nm
|
||
| 挿入損失 |
1260-1650nm
|
-
|
0.6
|
1.0
|
dB
|
|
|
950-1100nm
|
-
|
0.8
|
1.3
|
dB
|
||
|
850-900nm
|
-
|
1.0
|
1.5
|
dB
|
||
| クロストーク at 100 splitter |
20
|
25
|
35
|
dB
|
||
| 分岐変動 |
出力1
|
100〜0
|
%
|
|||
|
出力2
|
0〜100
|
%
|
||||
|
タイプ
|
連続(continuous) ratio
|
-
|
||||
|
応答時間(立上り、下り)
|
80
|
-
|
1000
|
ns
|
||
|
繰返し比
|
DC
|
20
|
100
|
KHz
|
||
| 偏波依存損失(SMF version only) |
-
|
0.1
|
0.35
|
dB
|
||
| IL Temperature Dependency |
-
|
0.25
|
0.5
|
dB
|
||
|
偏波モード依存性
|
-
|
0.1
|
0.35
|
dB
|
||
| 反射減衰量 |
45
|
50
|
60
|
dB
|
||
| パワーハンドリング |
-
|
5
|
-
|
W
|
||
| 動作温度 |
-5
|
-
|
70
|
℃
|
||
|
保存温度
|
-40
|
-
|
85
|
℃
|
||
