波長可変フィルター>3ポートROADM/TOADM/Reconfigurable Optical Add/Drop Multiplexer
◇概要
Optoplex社のReconfigurable Optical Add/Drop Multiplexer(ROADM)モジュールはTunable Optical Add/
Drop Multiplexerと知られております｡当モジュールはマイクロ光学とマイクロアクチュエータ、アサーマル
（温度補償)パッケージ技術と精密薄膜技術に基づいた製品です｡入力ポート(IN)からの波長の大多数の

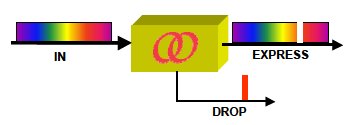

光信号の流れを受信するとポート3のROADMデバイスはドロップポート(ADD/Drop)に選択したチャンネルを
導き、その他のチャンネルを下図に示したようにExpress-Port(EXP)に導きます｡また、この可変特性を逆に使用
しますと、加算チャンネル(Adding Ch.)として用いられます｡
◇特長
●アサーマル(温度補償)設計 ●広帯域波長可変範囲(C-バンド又はL-バンド) ●平坦並びに広帯域パスバンド
●低挿入損失＆挿入損失均一性 ●高チャンネルアイソレーション ●ラッチング&低消費電力
●オプション:側面並びに底面の電気コネクター ●Telcordia GR-468 準拠
◇応用
●ダイナミック再形成チャンネル ●DWDMシステム内のダイナミック波長選択
●DWDM用信号デ･マルチプレクシング ●光特性モニタリング ●波長可変光ノイズフィルタリング
◇概要
Optoplex社のReconfigurable Optical Add/Drop Multiplexer(ROADM)モジュールはTunable Optical Add/
Drop Multiplexerと知られております｡当モジュールはマイクロ光学とマイクロアクチュエータ、アサーマル
（温度補償)パッケージ技術と精密薄膜技術に基づいた製品です｡入力ポート(IN)からの波長の大多数の
光信号の流れを受信するとポート3のROADMデバイスはドロップポート(ADD/Drop)に選択したチャンネルを
導き、その他のチャンネルを下図に示したようにExpress-Port(EXP)に導きます｡また、この可変特性を逆に使用
しますと、加算チャンネル(Adding Ch.)として用いられます｡
◇特長
●アサーマル(温度補償)設計 ●広帯域波長可変範囲(C-バンド又はL-バンド) ●平坦並びに広帯域パスバンド
●低挿入損失＆挿入損失均一性 ●高チャンネルアイソレーション ●ラッチング&低消費電力
●オプション:側面並びに底面の電気コネクター ●Telcordia GR-468 準拠
◇応用
●ダイナミック再形成チャンネル ●DWDMシステム内のダイナミック波長選択
●DWDM用信号デ･マルチプレクシング ●光特性モニタリング ●波長可変光ノイズフィルタリング
|
パラメータ
|
単位
|
仕様値
|
|
波長可変範囲
|
nm
|
1528-1563
|
|
波長可変分解能
|
-
|
ITU Gridsに校正
|
|
Clear Bandwidth
|
sec.
|
ITU±10
|
|
ドロップch.-最大挿入損失/ リップル
|
dB
|
2.8/ 0.3
|
|
ドロップ ch.- 隣接ch.アイソレータ/ PDL
|
dB
|
>25/ <0.5
|
|
Express ch.- 挿入損失/ アイソレ-ション
|
dB
|
<2.3/ >25
|
|
Express-非隣接ch.リップル/ 隣接ch.リップル/ PDL
|
dB
|
<0.1/ <0.5 / <0.5
|
|
PMD
|
ps
|
0.5
|
|
波長設定誤差/波長再現性
|
GHz
|
<±4 / ±1
|
|

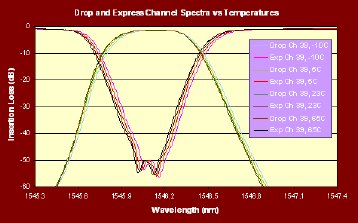

波長温度依存性/ 反射減衰量
|
pm/℃
|
<±1(Typ)/ >40dB
|
|
最大入力光パワー
|
mW
|
300
|
|
波長可変時間(ch. to ch. 又は設定ch.間)
|
s
|
5~10
|
|
波長可変電力/波長可変電圧
|
ｍW/V
|
<1800(peak);<300(idle)/ 5(DC)
|
|
パッケージサイズ(LxWxH)
|
℃
|
88x 62x 18
|
|
ファイバーピッグテールタイプ
|
-
|
SMF-28 900um tight buffer
|
◇ROADM/TOADM 仕様
