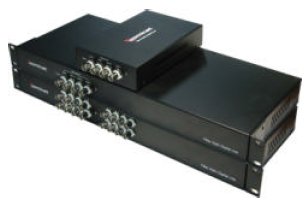

◇製品名 光ファイバーリンク＆MUX
ビデオリンク/Video LINK
(トランスミッター・レシーバ)
cominet 社
ビデオリンク/Video LINK
(トランスミッター・レシーバ)
cominet 社
◇概要:ビデオ リンク / 光ファイバーリンク & MUX
cominet 社のビデオリンク(VideoLINK)はカメラからのビデオ信号から光信号に変換し、80kmの距離まで伝送する事が可能です。
光信号は電気雑音の影響を受けずに追加設備を用いずにビデオ信号の多チャンネル信号を伝送する事が可能な素晴らしい
利点が御座います。FM(周波数変調)型の光リンクはAM(強度変調)型の1ch.の可能性に対して最大4ch.までの伝送が可能
となっております。またDM(デジタル変調)型の場合は16ch.以上の伝送の可能性が御座います。2タイプのアナログ変調(AM,FM)
と比較して、デジタル変調は雑音の無い高品質の信号を長距離伝送が可能となっております。
●リピータを用いずに高解像度を持ったビデオ信号を長距離伝送が可能です。
●1/2/4/8(16)チャンネル等の多チャンネル＆80kmまでのご必要な距離の伝送が可能です。
●スタンドアローン型，3U高さの筐体のラインカード型並びに1Uラック型

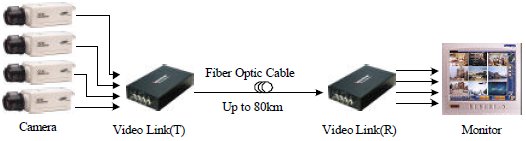

◇システム 構成
cominet 社のビデオリンク(VideoLINK)はカメラからのビデオ信号から光信号に変換し、80kmの距離まで伝送する事が可能です。
光信号は電気雑音の影響を受けずに追加設備を用いずにビデオ信号の多チャンネル信号を伝送する事が可能な素晴らしい
利点が御座います。FM(周波数変調)型の光リンクはAM(強度変調)型の1ch.の可能性に対して最大4ch.までの伝送が可能
となっております。またDM(デジタル変調)型の場合は16ch.以上の伝送の可能性が御座います。2タイプのアナログ変調(AM,FM)
と比較して、デジタル変調は雑音の無い高品質の信号を長距離伝送が可能となっております。
●リピータを用いずに高解像度を持ったビデオ信号を長距離伝送が可能です。
●1/2/4/8(16)チャンネル等の多チャンネル＆80kmまでのご必要な距離の伝送が可能です。
●スタンドアローン型，3U高さの筐体のラインカード型並びに1Uラック型

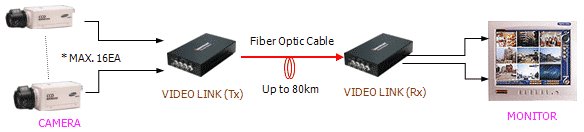

◇システム 構成
◇特長
●NTSC(全米テレビジョン放送方式標準化委員会),PAL(位相反転線), SECAM(アナログカラーテレビジョン放送方式)，
RS-170,並びにCCIR(国際無線通信諮問委員会)等に準拠しております。
●5Hz～10MHzのバンド幅 ●1550nmで80kmの伝送距離が可能 ●7~24Vdc 又は 12~24Vacのフリー入力電圧
●>65dB SNR(DM) ●AM,FM，並びに デジタル変調 ●動作温度:-40～70℃
◇応用(Application)
●NTSC(全米テレビジョン放送方式標準化委員会),PAL(位相反転線), SECAM(アナログカラーテレビジョン放送方式)，
RS-170,並びにCCIR(国際無線通信諮問委員会)等に準拠しております。
●5Hz～10MHzのバンド幅 ●1550nmで80kmの伝送距離が可能 ●7~24Vdc 又は 12~24Vacのフリー入力電圧
●>65dB SNR(DM) ●AM,FM，並びに デジタル変調 ●動作温度:-40～70℃
◇応用(Application)
|
仕様
|
トランスミッタ-
|
レシーバ
|
||
|
80,31
|
32,54,56,58
|
80,31
|
32,54,56,58
|
|
|
光学特性
|
||||
|
ファイバータイプ
|
マルチ
|
シングル
|
マルチ
|
シングル
|
|
波長(nm)
最大距離 |
830,1310
2,4 |
1310,1550
20,40,60,80 |
850,1310
2,4 |
1310,1550
20,40,60,80 |
|
ファイバー数/ コネクタ
|
1ファイバー/ ST(FC:オプション)
|
|||
|
ビデオ 入/出力信号特性
|
||||
|
チャンネル数/バンド幅
|
1,2,4,8,16ch./5Hz~10MHz
|
|||
|
ビデオ入/出力信号
|
1Vp-p(750Ω),NTSC,PAL,SECAM,RS-170,CCIR準拠
|
|||
|
差動利得/位相/ SN
|
<5%/ <5° /for AM,FM; <2%/ <2° for DM
|
|||
|
コネクタ
|
BNC
|
|||
|
パワー特性
|
||||
|
入力電圧
|
7-15Vdc :AM型, FM 型；7-25Vdc or 12-24Vac:DM型
|
|||
|
消費電力/ コネクタ
|
7.5W/ 終端ボックス
|
|||
|
環境条件
|
||||
|
動作/ 保存温度
|
-40～70℃/ -50～85℃
|
|||
|
湿度
|
0～95%(結露の無い状態)
|
|||
|
サイズ
|
||||
|
サイズ
|
スタンドアロ-ン型: 180.5x118.2x39.5mm
ラックマウント型:19" 幅, 1U 高さ ラインカード型:3U高さ |
|||
|
モード
|
モデルNo.
|
内容
|
ファイバー数
|
最大距離
|
|
MM
モード (マルチ) |
V100-10T/R-80
|
1ch.ビデオ,片方向.トランスミッタ/受信器,AM850nm
|
1
|
2km
|
|
V400-30T/R-80
|
4ch.ビデオ ,片方向.トランスミッタ/受信器,DM850nm
|
500m
|
||
|
V100-10T/R-31
|
1ch.ビデオ,片方向.トランスミッタ/受信器,AM1310nm
|
1
|
4km
|
|
|
V400-30T/R-30
|
4ch.ビデオ,片方向.トランスミッタ/受信器,DM1310nm
|
1km
|
||
|
V800-30T/R-30
|
8ch.ビデオ ,片方向.トランスミッタ/受信器,DM1310nm
|
500m
|
||
|
SM
モード (シングル) |
V100-10T/R-32
|
1ch.ビデオ ,片方向.トランスミッタ/受信器,DM1310nm
|
1
|
20km
|
|
V400-30T/R-32
|
4ch.ビデオ,片方向.トランスミッタ/受信器,DM1310nm
|
|||
|
VB10-30T/R-32
|
Max. 16ch.ビデオ ,片方向.トランスミッタ/受信器,DM1310nm
|
|||
|
VB00-30T/R-54
|
Max. 16ch.ビデオ ,片方向.トランスミッタ/受信器,DM1550nm
|
1
|
40km
|
|
|
VB00-30T/R-56
|
Max. 16ch.ビデオ,片方向.トランスミッタ/受信器,DM1550nm
|
1
|
60km
|
|
|
VB00-30T/R-58
|
Max. 16ch.ビデオ ,片方向.トランスミッタ/受信器,DM1550nm
|
1
|
80km
|
