◇製品名 シリコンフォトディテクタ
エミッタ/PDデュアルシリーズ
導線タイプ＆導線無しセラミック基板
Dual Emitter/Matching Photodetector Series
OSI Optoelectronics 社
エミッタ/PDデュアルシリーズ
導線タイプ＆導線無しセラミック基板
Dual Emitter/Matching Photodetector Series
OSI Optoelectronics 社
◇概 要
エミッタ/PDデュアルシリーズ:
デュアルLEDシリーズは660nm(赤)より構成されており、その他近赤外の赤色例えば880/895nm, 905nm 又は940nm
の同じような製品があります。
・これらの製品は医療の分析デバイスやモニタリングデバイスのようなレシオメトリックな測定器に用いられます。
・また、低価格の2波長光源のような応用に用いられます。
製品は2タイプのピン構成製品があります。:1)1本のコモンアノード又はカソードの3本の導線を持ったタイプ
2)お互い背面に取り付いた2本の導線が付いたタイプが有ります。
パッケージは2タイプ有ります。1)導線が出てモールドされているタイプ 2)導線の無いセラミック基板タイプがあり
ます。フォトディテクタの応答は近赤外波長に近い660nmで最大の応答感度が有ります。これらは低容量、低暗電流の
特性がありデュアルエミッタとして同じ2タイプパッケージの3種類の有効径があります。
1)導線が出てモールドされているタイプ 2)導線の無いセラミック基板タイプがあります。
エミッタ/PDデュアルシリーズ:
デュアルLEDシリーズは660nm(赤)より構成されており、その他近赤外の赤色例えば880/895nm, 905nm 又は940nm
の同じような製品があります。
・これらの製品は医療の分析デバイスやモニタリングデバイスのようなレシオメトリックな測定器に用いられます。
・また、低価格の2波長光源のような応用に用いられます。
製品は2タイプのピン構成製品があります。:1)1本のコモンアノード又はカソードの3本の導線を持ったタイプ
2)お互い背面に取り付いた2本の導線が付いたタイプが有ります。
パッケージは2タイプ有ります。1)導線が出てモールドされているタイプ 2)導線の無いセラミック基板タイプがあり
ます。フォトディテクタの応答は近赤外波長に近い660nmで最大の応答感度が有ります。これらは低容量、低暗電流の
特性がありデュアルエミッタとして同じ2タイプパッケージの3種類の有効径があります。
1)導線が出てモールドされているタイプ 2)導線の無いセラミック基板タイプがあります。
◇仕様:・デュアルエミッタ/マッチングフォトディテクタシリーズ(導線が出たモールド&導線の無いセラミック基板タイプ)
| 型式 | 有効径 |
応答性
(A/W) |
容量
(pF),-10V |
動作
波長 (nm) |
暗電流 (nA),-10V |
最大
逆電圧 (V) 10uA |
動作/保存温度 (℃) |
パッケージング タイプ |
|
|
面積mm2
|
サイズ
mm |
||||||||
|
フォトダイオード
|
|||||||||
| PIN-081-LLS |
0.81 |
1.02φ
|
0.33
@660nm 0.55 @900nm |
2.0
|
350-1100
|
2 typ |
20
|
-25～+85/ -40～+100 |
62/導線なし セラミック |
| PIN-081-CSL |
0.81 |
1.02φ
|
2.0
|
2 |
60/モールド
導線フレーム |
||||
| PIN-4.0-LLs |
3.9 |
2.31 x 1.68
|
10 |
5
|
62/導線なし
セラミック |
||||
| PIN-4.0-CSL |
3.9 |
2.31 x 1.68
|
10 |
5
|
60/モールド
導線フレーム |
||||
| PIN-8.0-LLS |
8.4 |
2.9 sq
|
25 |
10
|
62/導線なし
セラミック |
||||
| PIN-8.0-CSL |
8.4 |
2.9 sq
|
25 |
10
|
60/モールド
導線フレーム |
||||
Fermionics(InGaAs)；Archcom,Fermionics,MutiPlex(レシーバ)；Archcom,MPI(高速ディテクタ)；
OSI(Si,Si-APD,GaAs),(InGaAs,光通信)；AdvancePhotonics(Si);Epigap(PDチップ)
OSI(Si,Si-APD,GaAs),(InGaAs,光通信)；AdvancePhotonics(Si);Epigap(PDチップ)
|
型式
|
使用LED
|
動作/保存
温度(℃) |
ピン構成
|
パッケージ
スタイル |
|
|
nm
|
nm
|
||||
| デュアルエミッタ コンビネーション | |||||
|
DLED-660/880-LLS-2
|
660
|
880
|
-25～+85/
-40～+80 |
2導線/Back to Back
|
64/導線なし
セラミック |
|
DLED-660/895-LLS-2
|
895
|
2導線/Back to Back
|
|||
|
DLED-660/905-LLS-2
|
905
|
2導線/Back to Back
|
|||
|
DLED-660/905-LLS-3
|
905
|
3導線/コモンアノード
|
|||
|
DLED-660/940-LLS-3
|
940
|
3導線/コモンアノード
|
|||
|
DLED-660/880-CSL-2
|
880
|
2導線/Back to Back
|
63/
Side Locker Plastic |
||
|
DLED-660/895-CSL-2
|
895
|
2導線/Back to Back
|
|||
|
DLED-660/905-CSL-2
|
905
|
2導線/Back to Back
|
|||
|
DLED-660/905-LLS-3
|
905
|
3導線/コモンアノード
|
|||
|
DLED-660/940-CSL-3
|
940
|
3導線/コモンアノード
|
|||
|
LED
|
ピーク波長
nm, i(f)=20mA, typ |
スペクトルバンド幅
nm, i(f)=20mA,FWHM, typ |
出力
mW, i(f)=20mA, typ |
順方向電圧
V, i(f)=20mA, max |
逆方向電圧
V, i(f)=20mA, max |
|
LED特性
|
|||||
|
660nm
|
660
|
25
|
1.8
|
2.4
|
5
|
|
880nm
|
880
|
80
|
1.5
|
2.0
|
|
|
895nm
|
895
|
50
|
2.0
|
1.7
|
|
|
905nm
|
905
|
50
|
2.0
|
1.7
|
|
|
935nm
|
935
|
50
|
1.5
|
1.5
|
|
|
940nm
|
940
|
50
|
1.5
|
1.5
|
|

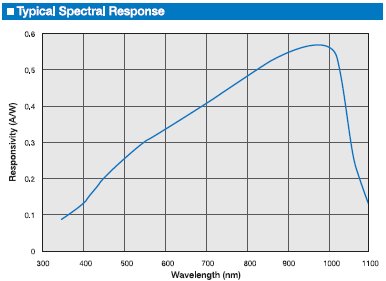

上図:応答VS波長特性

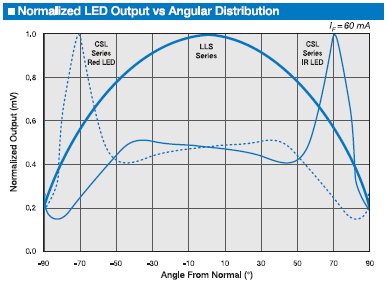

上図:正規化出力VS角度特性

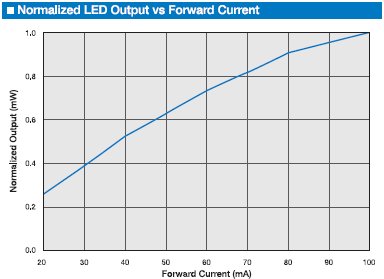

上図:正規化出力VS順方向電流特性
