◇製品名 Si(シリコン)PD
2色サンドイッチディテクター
Dual Sandwich Detector
OSI Optoelectronics 社
2色サンドイッチディテクター
Dual Sandwich Detector
OSI Optoelectronics 社
◇概 要
●2色サンドイッチディテクタ:
2色サンドイッチディテクタ又は2色ディテクタはリモート温度測定によく用いられます。温度は2つの隣り合った波長
の強度の比を取ることによって、標準の黒体放射曲線によって測定されます。光リモート測定の利点はこの手の測定
には完全に適合しております。これらは、観測フィールド内の汚染物質や放射性物質とは影響は有りません。また
直線から外れた測定やRF/EMIの影響なく測定が可能です。
当社には3タイプの2色サンドイッチ ディテクタがあります。
●シリコン-シリコン サンドイッチタイプ：短波長帯域の感度を持った上部に取り付けられているシリコン、並びに
長波長に感度特性を持った底部のフォトダイオードが付いている。
●シリコン-InGaAsバージョンタイプ：1.1μmを越える波長に対してInGaAsが用いられます。
●サーモ電子クーラタイプ：InGaAsディテクタの温度を安定にする事により、より高精度な測定に用いられます。
通常全てのデバイスは光伝導性(Photovoltaic)を用いて、無電圧で用います。しかし、もし必要であれば最大の逆電圧
を供給してご利用下さい。
●2色サンドイッチディテクタ:
2色サンドイッチディテクタ又は2色ディテクタはリモート温度測定によく用いられます。温度は2つの隣り合った波長
の強度の比を取ることによって、標準の黒体放射曲線によって測定されます。光リモート測定の利点はこの手の測定
には完全に適合しております。これらは、観測フィールド内の汚染物質や放射性物質とは影響は有りません。また
直線から外れた測定やRF/EMIの影響なく測定が可能です。
当社には3タイプの2色サンドイッチ ディテクタがあります。
●シリコン-シリコン サンドイッチタイプ：短波長帯域の感度を持った上部に取り付けられているシリコン、並びに
長波長に感度特性を持った底部のフォトダイオードが付いている。
●シリコン-InGaAsバージョンタイプ：1.1μmを越える波長に対してInGaAsが用いられます。
●サーモ電子クーラタイプ：InGaAsディテクタの温度を安定にする事により、より高精度な測定に用いられます。
通常全てのデバイスは光伝導性(Photovoltaic)を用いて、無電圧で用います。しかし、もし必要であれば最大の逆電圧
を供給してご利用下さい。
◇仕様: ・ディテクタ‐フィルター組合せシリーズ
| 型式 | 素子 材料 |
有効径
|
スペクトル
範囲 (nm) |
応答性
(A/W) typ. |
容量
(pF) 0V,typ |
シャント 抵抗 MΩ,-10mV |
逆電圧
(V) max |
立上時間
(us) 0V,50Ω |
筐体 形状 |
|
面積
(mm2) |
|||||||||
|
Non-Cooled
|
|||||||||
| PIN-DSS | Si(top) | 2.54φ |
400-1100
|
0.45 typ
|
70
|
500 typ |
5
|
10 typ
|
17/ TO-5 |
| Si | 2.54φ |
950-1100
|
0.12
|
70
|
500 |
5
|
150
|
||
| PIN-DSIn | Si(top) | 2.54φ |
400-1100
|
0.55
|
450
|
150
|
5
|
4
|
|
| InGaAs | 1.5 φ |
1000-1800
|
0.6
|
300
|
1.0 |
2
|
4
|
||
|
Two Stage Thermoelectrically Cooled(2段サーモ電子冷却)
|
|||||||||
| PIN-DSIn-TEC | Si(top) | 2.54 φ |
400-1100
|
0.55
|
450
|
150 |
5
|
4
|
24/ TO-8 |
|
InGaAs
|
1.5 φ
|
1000-1800
|
0.60
|
300
|
1.0
|
2
|
4
|
||
Fermionics(InGaAs)；Archcom,Fermionics,MutiPlex(レシーバ)；Archcom,MPI(高速ディテクタ)；
OSI(Si,Si-APD,GaAs),(InGaAs,光通信)；AdvancePhotonics(Si);Epigap(PDチップ)
OSI(Si,Si-APD,GaAs),(InGaAs,光通信)；AdvancePhotonics(Si);Epigap(PDチップ)
◇応用
･炎の温度センシング ・分光光度計
・2波長検出 ・ＩＲサーモメータ
･炎の温度センシング ・分光光度計
・2波長検出 ・ＩＲサーモメータ
◇特長
・コンパクト ・ハーメチックシールド ・低雑音
・広波長帯域適応 ・リモート測定 ・TEC付き
・コンパクト ・ハーメチックシールド ・低雑音
・広波長帯域適応 ・リモート測定 ・TEC付き

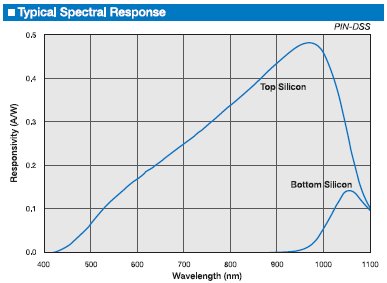

上図:PIN-DSSスペクトル応答特性

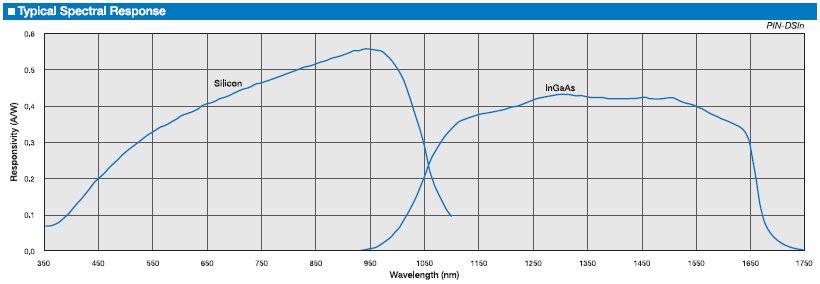

上図:PIN-DSInスペクトル応答特性
|
パラメータ
|
状態
|
仕様
|
|
温度範囲
|
-
|
-100℃～+100℃
|
|
抵抗値
|
-
|
1.25 KW @ 25℃
|
|
精度
|
-100℃～-25℃
|
±6.5℃
|
|
-25℃～+50℃
|
±3.5℃
|
|
|
@25℃
|
±1.5℃
|
|
|
+50℃～+100℃
|
±6.7℃
|
サーミスター仕様
|
パラメータ
|
記号
|
状態
|
仕様
|
|
|
達成可能な最大温度差
|
ΔTmax
(℃) |
I=Imax
QC=0 |
真空
|
91
|
|
Dry N2
|
83
|
|||
|
最大熱吸収量
|
Qmax(W)
|
I=Imax,ΔT=0
|
0.92
|
|
|
最大ΔTmax時の入力電流
|
Imax(A)
|
-
|
1.4
|
|
|
最大ΔTmax時の電圧
|
Vmax(V)
|
-
|
2.0
|
|
２段サーモ電子クーラー仕様
