◇製品名 Si(シリコン)PD
ディテクタ-フィルタ組合せ
視感度ディテクタ
Detector-Filter/Eye Response Detector
OSI Optoelectronics 社
ディテクタ-フィルタ組合せ
視感度ディテクタ
Detector-Filter/Eye Response Detector
OSI Optoelectronics 社
◇概 要
●ディテクタ-フィルタ組合せシリーズ:
ディテクタ-フィルタ組合せシリーズは要望仕様のスペクトル応答を得るためにフォトダイオードにフィルターが
組込まれています。全てのフィルタ-･ディテクタ組合せはAmps/Watt, Amps/Lumen, Amps/Lux 又は
Amps/Footcandleに明確に記述されております。
標準仕様としてディテクタ-フィルタの組合せとして次のようなものが御座います。
●PIN-10AP-1:1cm2の有効径とBNC パッケージ デテクタ-フィルタ組合せ、これは人の目の応答の約二倍あります。
目は輝きと色を波長の関数としてその変化を感知します。この応答曲線はCIE曲線として知られております。
Apフィルタは4%以内に適合します。
●PIN-555AP: 当製品はPIN-10AP-1と同じ光学特性を持っており、同じパッケージにOpeAmpが追加されております。
パッケージとOpeAmpの組合せはUDT-555D ディテクター・増幅器組合せ(Photops TM)に同等です。
●PIN-005E-550F: 当製品は550nmのピーク透過波長特性を持った低価格広帯域フィルタを用いており、光度測定の
応用で用いられるCIE曲線に似ております。パスバンドはCIE曲線と同等ですが実際の応答特性は異なります。当デバイス
は近赤外の700nm以上の帯域をブロックするのに用いられます。
●PIN-005D-254F:当製品は6mm2の有効径、254nmにピークのある狭帯域バンドパスフィルターを用いたUV対応フォト
ダイオード-フィルターの製品です。
●視感度ディテクタ シリーズ‐E:
シリーズ‐E フォトダイオードは高品質の色集合(Color-Correcting)フィルターを伴った青色対応のディテクターです。ス
ペクトル応答は人の目と同じです。追加として当社はその他様々な光学フィルターをフォトダイオドと供給させて頂きます。
●ディテクタ-フィルタ組合せシリーズ:
ディテクタ-フィルタ組合せシリーズは要望仕様のスペクトル応答を得るためにフォトダイオードにフィルターが
組込まれています。全てのフィルタ-･ディテクタ組合せはAmps/Watt, Amps/Lumen, Amps/Lux 又は
Amps/Footcandleに明確に記述されております。
標準仕様としてディテクタ-フィルタの組合せとして次のようなものが御座います。
●PIN-10AP-1:1cm2の有効径とBNC パッケージ デテクタ-フィルタ組合せ、これは人の目の応答の約二倍あります。
目は輝きと色を波長の関数としてその変化を感知します。この応答曲線はCIE曲線として知られております。
Apフィルタは4%以内に適合します。
●PIN-555AP: 当製品はPIN-10AP-1と同じ光学特性を持っており、同じパッケージにOpeAmpが追加されております。
パッケージとOpeAmpの組合せはUDT-555D ディテクター・増幅器組合せ(Photops TM)に同等です。
●PIN-005E-550F: 当製品は550nmのピーク透過波長特性を持った低価格広帯域フィルタを用いており、光度測定の
応用で用いられるCIE曲線に似ております。パスバンドはCIE曲線と同等ですが実際の応答特性は異なります。当デバイス
は近赤外の700nm以上の帯域をブロックするのに用いられます。
●PIN-005D-254F:当製品は6mm2の有効径、254nmにピークのある狭帯域バンドパスフィルターを用いたUV対応フォト
ダイオード-フィルターの製品です。
●視感度ディテクタ シリーズ‐E:
シリーズ‐E フォトダイオードは高品質の色集合(Color-Correcting)フィルターを伴った青色対応のディテクターです。ス
ペクトル応答は人の目と同じです。追加として当社はその他様々な光学フィルターをフォトダイオドと供給させて頂きます。
◇仕様: ・ディテクタ‐フィルター組合せシリーズ
| 型式 | 有効径 |
スペクトル
調和 λp (nm) |
応答性
(A/W) @550(nm) |
容量
(pF) 0V,typ |
シャント 抵抗 MΩ,-10mV |
立上時間
(ns),550nm 0V,50Ω |
筐体 形状 |
|
|
面積
(mm2) |
サイズ
|
|||||||
|
ディテクタ‐フィルター組合せシリーズ
|
||||||||
| PIN-10DF | 100 | 11.28φ |
±7 % typ.
|
0.15 typ
|
1500
|
20 typ |
1.0 typ
|
13/BNC |
| PIN-10AP-1 | 100 | 11.28φ |
4%
|
0.24
|
1500
|
20 |
0.15
|
|
| PIN-555AP | 100 | 11.28φ |
4%
|
0.24
|
1500
|
20
|
0.1
|
33/Special
|
| PIN-005E-550F | 5.7 | 2.4 sq |
-
|
0.23
|
200
|
500 |
0.1
|
5/TO-5
|
| PIN-005D-254F | 5.7 | 2.4 sq |
-
|
0.025@254nm
|
100
|
300 |
0.1
|
18/TO-5 |
Fermionics(InGaAs)；Archcom,Fermionics,MutiPlex(レシーバ)；Archcom,MPI(高速ディテクタ)；
OSI(Si,Si-APD,GaAs),(InGaAs,光通信)；AdvancePhotonics(Si);Epigap(PDチップ)
OSI(Si,Si-APD,GaAs),(InGaAs,光通信)；AdvancePhotonics(Si);Epigap(PDチップ)
◇応用
･パルス検出 ・光通信
･バーコードリーダ ・光リモート制御
･医療機器 ・高速光度測定器
･パルス検出 ・光通信
･バーコードリーダ ・光リモート制御
･医療機器 ・高速光度測定器
◇特長
・高速応答性 ･低容量
・低暗電流 ･高速性
・広ダイナミックレンジ
・高速応答性 ･低容量
・低暗電流 ･高速性
・広ダイナミックレンジ

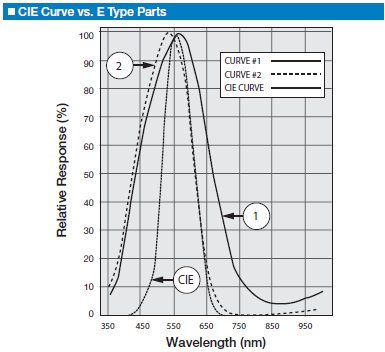

上図:CIE曲線vs.E-タイプ
◇特長
・人の目と同等応答特性 ・TOカンパッケージ
◇応用
･光量測定器 ・ラジオメータ ･医療機器
・化学分析器
・人の目と同等応答特性 ・TOカンパッケージ
◇応用
･光量測定器 ・ラジオメータ ･医療機器
・化学分析器
|
型式
|
有効径
|
応答性
(nA/Lux) |
暗電流
(nA) typ |
容量
(pF) 0V,max |
シャント
抵抗 (MΩ),-10V |
逆電圧
(DC),max |
スペクトル
曲線 |
筐体
型式 |
|
|
面積
(mm2) |
サイズ
(mm) |
||||||||
|

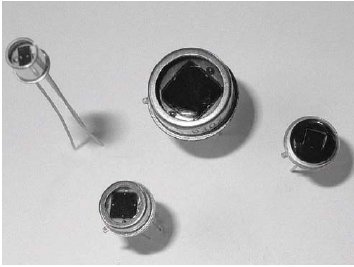

OSD-E シリーズ
|
|||||||||
| OSD1-E |
1
|
1.0 x 1.0
|
2.2 typ | 0.2 typ |
35
|
1000 typ.
|
15
|
1
|
7/TO-18
|
| OSD3-E |
3
|
2.5 x 1.2
|
6.6 | 0.5 |
80
|
700
|
15
|
1
|
7/TO-18
|
| OSD5-E | 5 |
2.5φ
|
11 | 0.5 |
130
|
600
|
15
|
1
|
5/TO-5
|
| OSD15-E | 15 |
3.8x3.8
|
33 | 2 |
390
|
80
|
15
|
1
|
5/TO-5
|
| OSD60-E | 100 |
11.3φ
|
56 | 8 |
2500
|
10
|
15
|
2
|
72/'-8
|
◇仕様 視感度ディテクタ シリーズ‐E

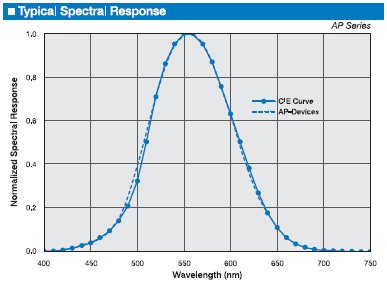

上図:APシリーズ
スペクトル応答特性
スペクトル応答特性

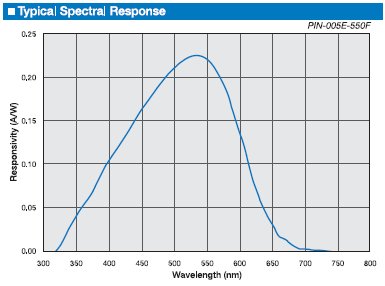

上図:PIN-005E-550F
スペクトル応答特性
スペクトル応答特性

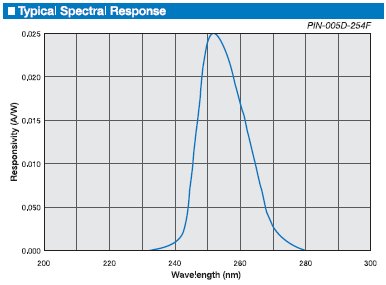

上図:PIN-005D-254F
スペクトル応答特性
スペクトル応答特性

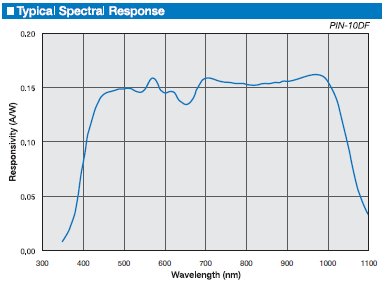

上図:PIN-10DF
スペクトル応答特性
スペクトル応答特性
