◇製品名：10Gチューナブル
　　ライトウエーブ レシーバ
◇メーカ名　Amonics社
◇特長　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　●高速ﾃﾞｰﾀレートジュール付きです。
●前置増幅器EDFAにより高感度製品です。
●チューナブルフィルタ付き高チャンネルアイソレーション製品です。
●C‐バンド全てカバーします。
お問い合わせ
株式会社ネオトロン
◇応用　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　●SONET/SDHシステム　　●CATV並びに10G‐Enet　
●伝送機器，レシーバ部品のテスト
●光ネットワークシステムのBTR（ビット‐エラー‐レート)のテスト
主要特性 チューナブル ライトウエーブレシーバ
ﾃﾞｰﾀレート 9.95328～10.64228Gｂｐｓ
波長範囲 C-バンド
光波長 1290～1565ｎm
最大/最小 入力光パワー ‐3ｄBm/‐17．0ｄBm
RF終端インピーダンス 50オーム
光チューナブルフィルタ特性 仕様
波長 1527.998～1563.050ｎm
最大入力光パワー 300mW
挿入損失 <2.7ｄB
パスバンド＠1.0ｄB/25dB >30GHz /<150GHｚ
アイソレーション/PDL >=40ｄB / <0.4ｄB
チューニング速度 <10ｓ
メカニカル/電気特性 ラックマウント ベンチトップ
動作温度範囲 0～40℃ 0～60℃
保存温度範囲 -10～+70 -10～+70
電源電圧 80～240VAC，43～63Hz 80～240VAC，43～63Hz
ｻｲｽﾞ 350（W)ｘ423.5(L)ｘ88(H) mm 350（W)ｘ300(L)ｘ100(H) mm
RF入力コネクタ SMA SMA
制御(コントロール) フィルタ波長，EDFA電流，ロッカースイッチ
コンピュータインターフェース ERS232 ERS232
光コネクタ FC/APC，FC/UPC，SC/APC，SC/UPC
光入力ファイバー SMF-28
詳細 　　概要説明(英文)
◇仕様
◇姉妹製品(10Gコンバータ)紹介(英文)
◇当社では10GHｚ帯の光伝送機器並びにそのレシーバを取り扱っております。デジタル信号並びに
アナログ信号のマイクロ波帯光伝送機器を御用途に合わせて提案をさせて頂きます。
当製品はターンキータイプの10G帯のデジタル光伝送システムでのチューナブルレシーバです。
製品の内部はクロックとデータ信号の回復機能用のクロック回復回路，受信信号を増幅する前置増幅器としての
EDFA，チャンネル選択のチューナブルフィルター並びにリモート制御回路等より構成されております。

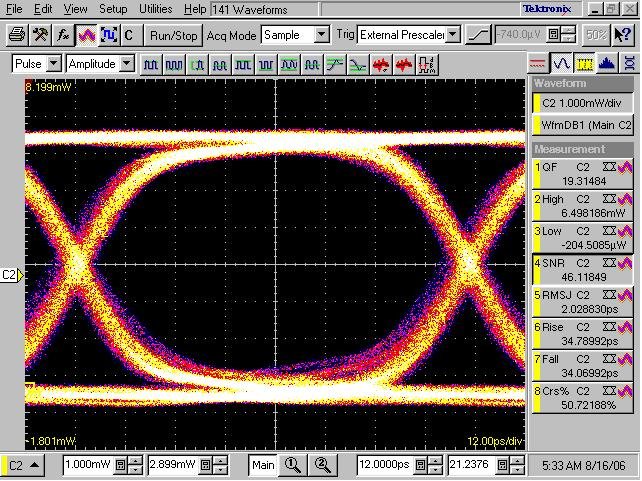

アイパターン
