◇製品名：10Gレシーバーモジュール
◇メーカ名　Amonics社
◇特長　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　●広帯域周波数対応製品(>8G：高周波カットオフ)です。
●前置増幅器EDFAにより高感度製品です。
●チューナブルフィルタ付き高チャンネルアイソレーション製品です。
●C‐バンド全てカバーします。
お問い合わせ
株式会社ネオトロン
◇応用　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　●SONET/SDH，DWDM，G-net システム
●光ネットワークシステムのBTR（ビット‐エラー‐レート)のテスト
●高感度特性製品（>=‐18ｄBm　＠10Exp(-10)BER）
●ご利用は非常に簡単です。
主要特性 モデルPR10G　10Gレシーバモジュール
スペクトル範囲 1280～1580ｎm
感度　 [@10Exp(-10)BER] >=-18ｄBm(-20ｄBm：typ)
過負荷 [＠10Exp(-13)BER] >0ｄBm(2ｄBm：typ)
low/ high周波数カットオフ <30KHｚm/　>8GHｚ
RFリターンロス <10ｄB
光リターンロス >27ｄB
メカニカル/電気特性 仕様
動作温度範囲 ‐5～70℃
保存温度範囲 -10～+70℃
電源電圧 12VDCまたは9Vバッテリー
ｻｲｽﾞ 160（W)ｘ85(L)ｘ30(H) mm
RF入力コネクタ SMA
光コネクタ FC/APC
光入力ファイバー SMF-28
詳細 　　概要説明(英文)
◇仕様
◇姉妹製品(10Gコンバータ)紹介(英文)
◇概要
当社では10GHｚ帯の光伝送機器並びにそのレシーバを取り扱っております。デジタル信号並びに
アナログ信号のマイクロ波帯光伝送機器を御用途に合わせて提案をさせて頂きます。
当製品は10G帯のデジタル光伝送システムでのレシーバモジュールです。
高速PIN素子にGaAs前置増幅素子内臓デバイスを用いた製品で10GbpsのACカップル光レシーバです。

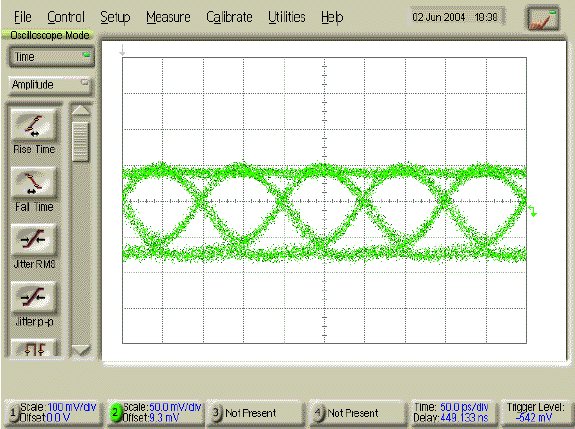

アイパターン
