◇製品名 40ＧHz応答/高パワーＰＤ；
40GHz高感度/高負荷レシーバモジュール
40Gbps High Overload Receiver Module
AC6984
(ArchcomTechnology)
40GHz高感度/高負荷レシーバモジュール
40Gbps High Overload Receiver Module
AC6984
(ArchcomTechnology)
◇概 要
AC6984は光ファイバー通信領域において高性能な40Gbpsのレシーバモジュールです。
感度は-11dBmに対応し、+3dBm出力負荷に対して40GHz以上の帯域のバンド幅をもち、43.5Gbps, 18Gbps, 12.5Gbps 又は
10.7Gbpsのバンド幅で有効に動作します。
AC6984 40Gbpsレシーバモジュールは40Gbpsの特性を持って，前置増幅器付きの導波路で動作します。レシーバは当社の
InP(燐化インジウム)ウエーハを用いております。
新モデル40Gbpsモジュールはテスト或いは測定装置或いはトランスポンダー、テレコムシステムや防衛機器への応用として
最適です。
当製品は14ピンのバタフライパッケージ、RF出力としてV-コネクタが用いられシングルモードファイバーピッグテールです。
AC6984は光ファイバー通信領域において高性能な40Gbpsのレシーバモジュールです。
感度は-11dBmに対応し、+3dBm出力負荷に対して40GHz以上の帯域のバンド幅をもち、43.5Gbps, 18Gbps, 12.5Gbps 又は
10.7Gbpsのバンド幅で有効に動作します。
AC6984 40Gbpsレシーバモジュールは40Gbpsの特性を持って，前置増幅器付きの導波路で動作します。レシーバは当社の
InP(燐化インジウム)ウエーハを用いております。
新モデル40Gbpsモジュールはテスト或いは測定装置或いはトランスポンダー、テレコムシステムや防衛機器への応用として
最適です。
当製品は14ピンのバタフライパッケージ、RF出力としてV-コネクタが用いられシングルモードファイバーピッグテールです。
◇応 用
●試験機器、測定機器への適用
●トランスポンダーへの応用
●DWDM,SONET/SDHへの応用
●メトロ、長距離伝送ネットワーク(RZ/NRZ)
●試験機器、測定機器への適用
●トランスポンダーへの応用
●DWDM,SONET/SDHへの応用
●メトロ、長距離伝送ネットワーク(RZ/NRZ)
◇仕 様-AC6984 40GHz高感度/高負荷レシーバモジュール (at 25℃)
◇特 長
●14dBのダイナミックレンジ ●InPを用いた高速ディテクタ
●低消費電力 ●480 V/Wの優れた変換利得
高速通信機器 ●高速測定器
●14dBのダイナミックレンジ ●InPを用いた高速ディテクタ
●低消費電力 ●480 V/Wの優れた変換利得
高速通信機器 ●高速測定器
Fermionics(InGaAs)；Archcom,Fermionics,MutiPlex(レシーバ)；Archcom,MPI(高速ディテクタ)；
OSI(Si,Si-APD,InGaAs,GaAs)；AdvancePhotonics(Si);Epigap(PDチップ)
OSI(Si,Si-APD,InGaAs,GaAs)；AdvancePhotonics(Si);Epigap(PDチップ)
|
パラメータ
|
記号
|
Min.
|
Typ
|
Max.
|
単位
|
条件
|
|
感度*1
|
P(Low)
|
-
|
-11
|
-10
|
dBm
|
1:10-12BER, PRBS231-1
|
|
入力過負荷*1
|
P(High)
|
+3
|
-
|
-
|
dBm
|
1:10-12BER, PRBS231-1
|
|
変換利得*2
|
-
|
450
|
480
|
-
|
V/W
|
変換利得:出力スイング電圧(p-p)と
光スイングパワー(OMA)との比 |
|
バンド幅(-3dBm)
|
f(HI)
|
40
|
45
|
-
|
GHz
|
10-12BER,PRBS=231-1, 43Gbps
|
|
低域周波数カットオフ
|
f(LO)
|
-
|
-
|
100
|
KHz
|
|
|
群遅延変動(2.5GHz-30GHz)
|
GDV
|
-
|
±25
|
±35
|
ps
|
|
|
群遅延変動(30GHz-45GHz)
|
GDV
|
-
|
±35
|
±40
|
ps
|
|
|
偏光感度
|
PDL
|
-
|
0.1
|
0.2
|
dB
|
|
|
暗電流
|
-
|
-
|
0.1
|
0.35
|
uA
|
|
|
電気特性
|
記号
|
Min.
|
Typ
|
Max.
|
単位
|
|
|
ディテクタ供給バイアス電圧
|
V(PD)
|
4
|
5
|
6
|
V
|
|
|
前置増幅器供給電圧
|
Vcc
|
4.75
|
5
|
5.25
|
V
|
|
|
最大出力スイング電圧(p-p)
|
Vo
|
-
|
250
|
-
|
mV
|
|
|
消費電力
|
P(Diss)
|
-
|
325
|
350
|
mW
|
|
|
絶対最大定格
|
記号
|
Min.
|
Typ
|
Max.
|
単位
|
|
|
動作/ 保存温度範囲
|
T(op)/(Stg)
|
-5/-40
|
-
|
80/85
|
℃
|
|
|
湿度
|
RH
|
5
|
-
|
95
|
%
|
|
|
前置増幅器供給電圧
|
Vcc
|
-
|
-
|
6
|
V
|
|
|
ディテクタ供給電圧*1
|
V(PD)
|
-
|
-
|
7
|
V
|
暗い条件下での測定
|
|
光入力パワー(Vpd=5V)
|
Pin
|
-
|
-
|
+6
|
dBm
|
|
|
ファイバー曲げ半径
|
-
|
35
|
-
|
-
|
mm
|
|
|
半田時間(@250℃)
|
-
|
-
|
-
|
10
|
秒
|

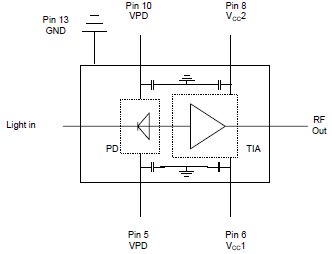

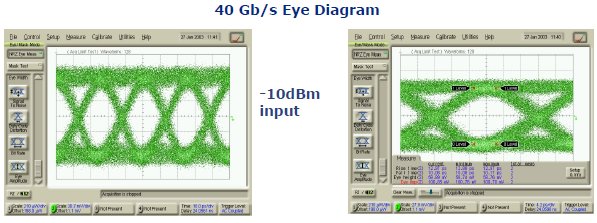

◇回路図とEye パターン

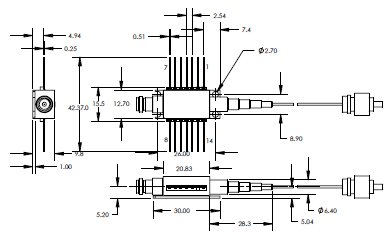

◇外形図
|
Pin No.
|
ファンクション
|
|
1
|
NC
|
|
2
|
NC
|
|
3
|
NC
|
|
4
|
NC
|
|
5
|
Vpd
|
|
6
|
Vcc1
|
|
7
|
NC
|
|
8
|
Vcc2
|
|
9
|
NC
|
|
10
|
Vpd
|
|
11
|
NC
|
|
12
|
NC
|
|
13
|
GND
|
|
14
|
NC
|
