NG PON2用の10GbpsチューナブルROSA
Optoplex Corp.
Optoplex Corp.
FSAN（フルサービスアクセスネットワーク）は、ITU-Tと協力して2010年にNG-PON2で作業するワーキンググループを
開始しました。 NG-PON2の優先技術として、TWDM（TDM / WDM：時分割多重/波長分割多重）が選択されました。
NG-PON2の一般的な、最初の推奨は、2012年後半にITU-T（G.989.1）物理層要件（ITU G.989.2）は2014年12月に
承認され、NG-PON2の主要な要件（物理層）は次のようにまとめられます。
･OLTポーと当り、ダウンストリーム40Gb/s、アップストリーム10Gb/s
･アップストリームとダウンストリームの両方でOLTポートあたり4つの波長（将来8つの波長にアップグレード可能）
･100GHzチャンネル間隔
･波長計画 ダウンストリーム：1596〜1603nm;アップストリーム：1532〜1540nm
･無色ONU
･ポートあたり64以上のONU（256個以上のONU）
･最大損失 >/= 29dB（クラスN1）
･従来のPONインフラストラクチャとの互換性（>40 km以上）
･スムーズな移行：1.レガシーPON共存（G-PON &/or XG-PON1）; 2.ONU単位でレガシーPONからのスムーズな移行
･同じODN上の複数のアプリケーションのサポート（例：住宅 + ビジネス + バックホール）
･モバイル フロントホールアプリケーションの取扱を容易にするため、PtP WDMオーバーレイチャネルが追加されました
当社は、独自の技術により、APD / TIA、NG-PON2アプリケーション、10GbpsチューナブルROSA（チューナブルフィル
タと集積された10G APD/TIA）に容易に統合できる周期的なチューニングフィルタを開発しました。この10Gチューニング
可能なROSAは、過去3年の間に多くの大手企業によって検証され、最近、いくつかのT-1サービスプロバイダーによって
フィールドに導入されました。 NG-PON2で使用される調整可能なROSAが下図に示します。
開始しました。 NG-PON2の優先技術として、TWDM（TDM / WDM：時分割多重/波長分割多重）が選択されました。
NG-PON2の一般的な、最初の推奨は、2012年後半にITU-T（G.989.1）物理層要件（ITU G.989.2）は2014年12月に
承認され、NG-PON2の主要な要件（物理層）は次のようにまとめられます。
･OLTポーと当り、ダウンストリーム40Gb/s、アップストリーム10Gb/s
･アップストリームとダウンストリームの両方でOLTポートあたり4つの波長（将来8つの波長にアップグレード可能）
･100GHzチャンネル間隔
･波長計画 ダウンストリーム：1596〜1603nm;アップストリーム：1532〜1540nm
･無色ONU
･ポートあたり64以上のONU（256個以上のONU）
･最大損失 >/= 29dB（クラスN1）
･従来のPONインフラストラクチャとの互換性（>40 km以上）
･スムーズな移行：1.レガシーPON共存（G-PON &/or XG-PON1）; 2.ONU単位でレガシーPONからのスムーズな移行
･同じODN上の複数のアプリケーションのサポート（例：住宅 + ビジネス + バックホール）
･モバイル フロントホールアプリケーションの取扱を容易にするため、PtP WDMオーバーレイチャネルが追加されました
当社は、独自の技術により、APD / TIA、NG-PON2アプリケーション、10GbpsチューナブルROSA（チューナブルフィル
タと集積された10G APD/TIA）に容易に統合できる周期的なチューニングフィルタを開発しました。この10Gチューニング
可能なROSAは、過去3年の間に多くの大手企業によって検証され、最近、いくつかのT-1サービスプロバイダーによって
フィールドに導入されました。 NG-PON2で使用される調整可能なROSAが下図に示します。
Fermionics(InGaAs)；Optoplex；OSI(Si,Si-APD, InGaAs,GaAs)；AdvancePhotonics(Si); Epigap(PDチップ)
◇製品概要：NGPON2用の10Gbps チューナブルROSA
◇特長
・4ch.のチューニング範囲のある100GHzのチューナブルフィルター ・10Gbps用のInGaAsAPD
･ハイゲイン12kΩトランスインピーダンス置増幅器 ・差動データ出力 ・高感度:<-28dBm ・低消費電力:<0.4W
・4ch.のチューニング範囲のある100GHzのチューナブルフィルター ・10Gbps用のInGaAsAPD
･ハイゲイン12kΩトランスインピーダンス置増幅器 ・差動データ出力 ・高感度:<-28dBm ・低消費電力:<0.4W
◇応用
・光通信でのアクセスネットワーク用デジタルファイバーディテクタ ・高速光ネットワーク
・FTTx ・SFP+/ XFP300pin MSA 光トランシーバ
・光通信でのアクセスネットワーク用デジタルファイバーディテクタ ・高速光ネットワーク
・FTTx ・SFP+/ XFP300pin MSA 光トランシーバ
| パラメータ | 単位 | 仕様 | 条件 |
| 動作波長範囲 | nm |
1570 - 1610
|
|
| チューナブルフィルタ挿入損失 | dB |
2.5(Max)
|
|
| 波長チューニング範囲 | GHz |
450(Min)
|
-5°Ｃ ～ 75°Ｃ |
| フィルタパスバンド幅 | GHz |
20(Min); 150(Max)
|
@1dB ; @20dB |
| 光反射減衰量 | dB |
27(Min)
|
|
| PDL | dB |
0.8(Max)
|
光電流で測定 |
| チューニング速度 | s |
1(Max)
|
チャンネルi から i+1 |
| サーミスタ抵抗 | kΩ |
10(Typ)
|
|
| TF チューニング電圧 | V |
3.8(Max)
|
|
| 電圧依失 | dB |
0.5(Typ); 1(Max)
|
|
| その他詳細仕様は以下ご参照下さい |
詳細仕様 |

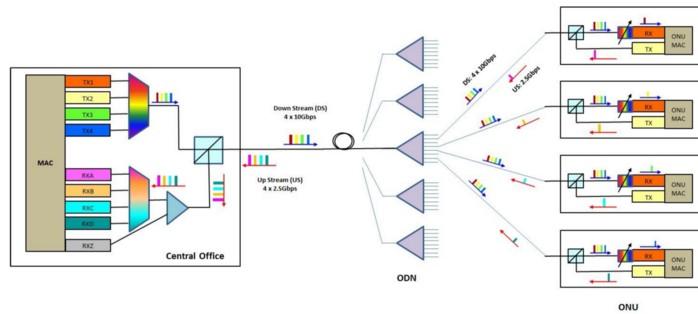

図1: NG-PON2に於けるカラーレスONU用の10Gb/sのチューナブルROSA
チューナブルフィルタの仕様:
10G ROSAの仕様:
| パラメータ | 単位 | 仕様 | 条件 |
|
光学特性
|
|||
| 動作波長範囲 | nm |
1570 - 1610
|
|
|
応答性
|
A/W
|
0.75(typ)
|
M=1, CW
|
|
フィルタ応答性
|
A/W
|
0.42(typ)
|
M=1, CW
|
|
最低感度
|
dBm
|
-30.5
|
10.3Gps, RL=50Ω, BER=1x10-3, NRZ,
ER=6.42dB, PRBS=231-1, Mopt, λ=1550nm |
| 光反射減衰量 | dB |
27(Min)
|
|
|
電気特性
|
|||
|
TIA供給電圧
|
V
|
3(min),3.3(typ), 3.6(max)
|
Vcc
|
|
TIA供給電流
|
mA
|
40(min), 55(typ), 70 (max)
|
Pin=0uW
|
|
動作電圧
|
V
|
0.9xVbr
|
VOP, M=Mopt.
|
|
トランス インピーダンス
|
ｋΩ
|
2.0
|
F=200MHz, RL=50Ω, Pin=1uW,M=10,差動
|
|
3dB バンド幅
|
GHz
|
6.0
|
@-3dB, M=10, RL=50Ω, Pin=-20dBm
|
|
VBRの温度係数
|
V/℃
|
0.03
|
Id=10uA, Tc=25～75℃
|
|
降伏電圧
|
V
|
25(min), 34(typ), 40 (max)
|
暗電流 Id=10uA
|
| その他詳細仕様は以下ご参照下さい |
詳細仕様 |
||
