シングルエンド PDを備えた
2x8 コヒーレント ミキサー
Optoplex Corp.
　ここでは、お客様のご要望に応じて、8つのシングルエンドフォトダイオード出力を備えたコヒーレントレシーバの要件を
規定しています。コヒーレントミキサーは、2つの偏波多重化90度光ハイブリッド、偏光ビームスプリッターそしてビーム
スプリッターで構成され、既存のDP-QPSKコヒーレントミキサーとまったく同じで、同じ光学性能を提供します。

お問い合わせ
株式会社ネオトロン
Fermionics(InGaAs)；Optoplex；OSI(Si,Si-APD, InGaAs,GaAs)；AdvancePhotonics(Si); Epigap(PDチップ)
◇製品概要：シングルエンドPDを備えた2x8 コヒーレント　ミキサー
資料(英文)
2x8コヒーレント ミキサ
(90度ハイブレッド Rec.)
◇特長
・90度光ハイブリッドに基づいた自由空間光学系　　・正確な90度位相差、僅かな温度差、波長並びに偏波依存性
･優れた光学性能(IL、TDL、PDL、歪み)　　　・低暗電流　　　・高CMRR　　　　・高PER
◇応用
・光コヒーレント ドップラLIDER システム・ファイバーセンシングによるコヒーレント検出　・コヒーレント分光器　
・ローカル通信でのコヒーレント検出　　　　・OCTやその他バイオメディカルセンシング/映像システム

◇仕様
・シングルエンドPDを備えた2x8 コヒーレント　ミキサーの標準仕様(⇒Specification の項　ご参照)
パラメータ 単位 仕様 条件
波長範囲(C-バンド) nm 1525 - 1568 C-バンド
トリビュタリパス遅延/ Tributary path delay ps 20 任意のパス(XI,XQ,YI & YQ)間の歪み
トリビュタリパス遅延変動/ Tributary path delay variation dB 5 操作条件とエージング上の歪み変動
P/N 間のパス遅延不均衡さ/ Tributary path delay imbalance dB 5 各対間の操作条件とエージング上の歪み
位相角度エラー °/度/deg. -5 IとＱ間の90°からの変動
消光比 dB 20 光電流で測定
光反射減衰量 dB 27 各入力部
個々のトリビュタリの応答性 mA/W >45 英文仕様のNotes参照
温度による個々のトリビュタリの応答の変動 dB <1.0 ケース内の温度範囲に於いて
P/N 間の不均衡な応答性 dB <0.85 信号とLOパスに対して
トリビュタ間の不均衡な応答性 dB <1.0 光電流で測定
その他詳細仕様は以下ご参照下さい
 詳細仕様
必要な構成、機能および性能を達成するために、8個の個別のシングルエンドフォトダイオードを使用して、既存の
コヒーレントミキサー設計における8個の出力コリメータを置き換える。
図1: Optoplex社の2x8 DP-QPSK コヒーレント ミキサー

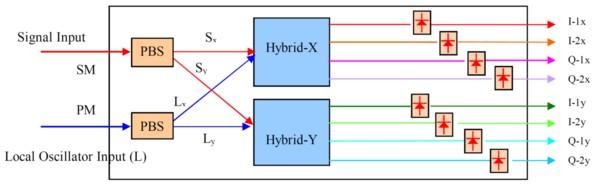

図3: Optoplex社のシングルエンドPD出力を備えた コヒーレント ミキサーの機能ブロック図

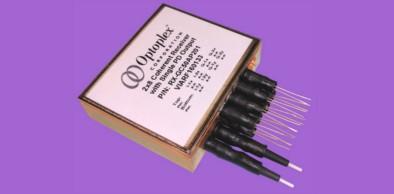

図2: Optoplex社のシングルエンドPD出力を備えた 2x8コヒーレント レシーバー
8個のシングルエンドフォトダイオードは完全に独立しており、それぞれ独立したモニタリングと制御のための柔軟性を
ユーザに提供するために独自のグランドがあります。
