90度ハイブリッドバランスド レシーバ
高速光レシーバ
Optoplex Corp.
高性能90度ハイブリッドバランスドレシーバーは、光コヒーレント検出の重要な部分です。当社の自由空間、マイクロ
オプティクス90度ハイブリッドレシーバは、コヒーレント検出のミキサーであり、光通信における40Gbpsおよび100Gbps
コヒーレント伝送システムで広く使用されています。
ドップラーLIDARアプリケーションでは、90度光学ハイブリッドバランスドレシーバは欠かせないコンポーネントです。
光ファイバー結合器を使用する従来のミキサーはウインドベクトルに関する情報を提供することはできません。一方、
90度光ハイブリッドレシーバはI-経路とQ-経路の間に90degの位相情報を提供するため、ウインドベクトル情報に変換
することができます。

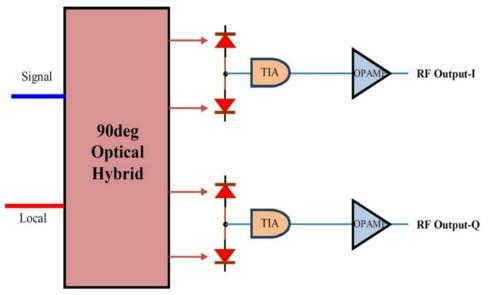

下の図は、バランス型フォトレシーバを備えた90度光ハイブリッド集積回路の機能ブロック図を示しています。集積90度
ハイブリッドレシーバは、約100MHzの3dB帯域幅を有します。 RF出力振幅は、高インピーダンス負荷(50Ωに±1.8V)
に対して+/- 3.6Vです。 CMRRは20dB(30dBの標準値)より優れています。
Fermionics(InGaAs);Optoplex;OSI(Si,Si-APD, InGaAs,GaAs);AdvancePhotonics(Si); Epigap(PDチップ)
◇製品概要:90度ハイブリッドバランスド レシーバー
◇特長
・正確な90度位相差 ・僅かな温度・波長並びに偏波依存性 ・暗電流 ・高CMRR ・高PER
◇応用
・光コヒーレント ドップラLIDER システム ・ファイバーセンシングコヒーレント検出 ・コヒーレント分光器
・ローカル通信でのコヒーレント検出 ・OCTやその他バイオメディカルセンシング/映像システム
パラメータ |
単位 |
仕様 |
波長範囲(C-バンド) |
nm |
1520 - 1570 |
フリース ペクトル レンジ(FSR) |
GHz |
21.5, 25, 33.3, 43, 50, 57, 66, 66.7 |
消光比 |
dB |
>16 |
歪性 |
ps |
<1.0 |
光入力パワー |
dBm |
-6 to +8 |
その他詳細仕様は以下ご参照下さい
|
|
詳細仕様
|
