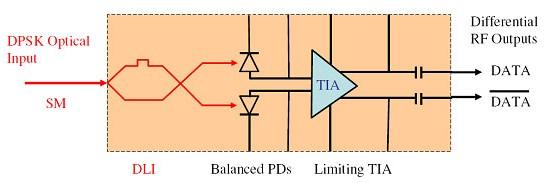

集積DPSKレシーバは、ディレーライン干渉計（DLI）とバランスレシーバを組み合わせて、バタフライ・パッケージで
コンパクトなサイズを実現します。 個別部品ｊと異なり当レシーバは、DLIからの光出力をバランス光検出器に直接
結合し、その結果ファイバのルーテングとマッチングを取り除くのに加えて、挿入損失を小さく、チャネルの歪み
を低くします。当デバイスは、43GHz、50GHz、57GHzなどのさまざまなFSRで設定することが可能で、スペクトル
ピークをITUグリッドに合わせたカラーレスバージョンも利用できます。

お問い合わせ

株式会社ネオトロン

---

Fermionics(InGaAs)；Optoplex；OSI(Si,Si-APD, InGaAs,GaAs)；AdvancePhotonics(Si); Epigap(PDチップ)

◇製品概要：40Gb/s集積DPSKレシーバー

資料(英文)
高速光レシーバ
(40G DPSK Receiver)

◇特長
・コンパクトなサイズ　　・低挿入損失　　･低位相エラー　　･<1psの歪性　　　･お客様仕様可能なFSR値

◇応用

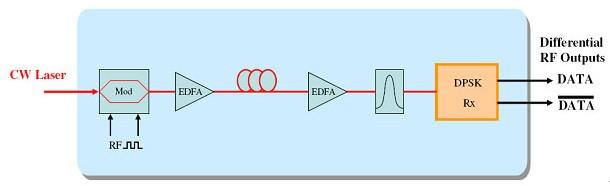

・40G DPSKトランスポンダー右図参照(⇒)

◇仕様
・40G DPSK レシーバの標準仕様(⇒Specification の項　ご参照)

パラメータ	単位	仕様
波長範囲(C-バンド)	nm	1520 - 1570
フリース ペクトル レンジ(ＦＳＲ)	GHz	21.5, 25, 33.3, 43, 50, 57, 66, 66.7
消光比	dB	>16
歪性	ｐｓ	<1.0
光入力パワー	dBm	-6 to +8
その他詳細仕様は以下ご参照下さい		詳細仕様
