◇製品名 Siレシーバ(アンプ付き)1.25Gbps
1.25Gbps シリコーン フォトディテクタ/アンプ付き
(FCI-H125G-010):
1.25Gbps Si PD / Transimpedance Amplifier
OSI Optoelectronics 社
1.25Gbps シリコーン フォトディテクタ/アンプ付き
(FCI-H125G-010):
1.25Gbps Si PD / Transimpedance Amplifier
OSI Optoelectronics 社
◇概 要
・ファイバーオプティック レシーバ(FCI-H-125G-010):
FCI-H125G-010は短波長(850nm)の高速光ファイバーデータ通信用の低雑音、広帯域バンド幅にアンプ付きの製品
です。ハイブリッドは250μm径の大口径の受光径でありまた高感度な製品です。またマルチモードを含めて1.25Gbps
までのギガビットイーサーネット並びにファイバーチャンネル応用としてのレシーバ或いはトランシーバ等で用いられる
アンプを差動電圧を発生させる高利得トランスインピーダンスアンプを含んでおります。当製品は両側ARコートされた

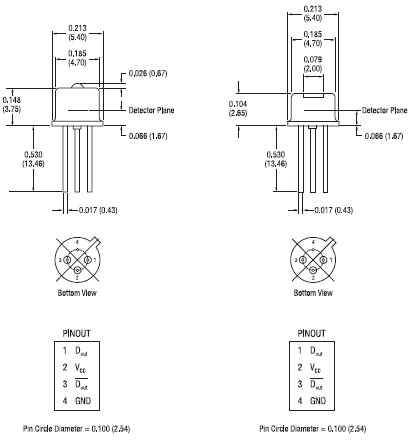

窓キャップ又は集積されたレンズキャップでカバーされた4ピン TO-46メタルパッゲージです｡
◇特長
・Siフォトディテクタ/ 低雑音トランスインピーダンスAMP ・経済価格 ・250μmの広有効径
・AGC(自動利得コントロール) ・広帯域バンド幅/ 広いダイナミックレンジ ・TO-46のハーメチックシールド
・+3.3V ～+5V 電源 ・差動出力
◇応用
･850nmの高速通信 ･ギガビットイｰサネット ・ファイバーチャンネル ・SONET/SDH, ATM
・ファイバーオプティック レシーバ(FCI-H-125G-010):
FCI-H125G-010は短波長(850nm)の高速光ファイバーデータ通信用の低雑音、広帯域バンド幅にアンプ付きの製品
です。ハイブリッドは250μm径の大口径の受光径でありまた高感度な製品です。またマルチモードを含めて1.25Gbps
までのギガビットイーサーネット並びにファイバーチャンネル応用としてのレシーバ或いはトランシーバ等で用いられる
アンプを差動電圧を発生させる高利得トランスインピーダンスアンプを含んでおります。当製品は両側ARコートされた
窓キャップ又は集積されたレンズキャップでカバーされた4ピン TO-46メタルパッゲージです｡
◇特長
・Siフォトディテクタ/ 低雑音トランスインピーダンスAMP ・経済価格 ・250μmの広有効径
・AGC(自動利得コントロール) ・広帯域バンド幅/ 広いダイナミックレンジ ・TO-46のハーメチックシールド
・+3.3V ～+5V 電源 ・差動出力
◇応用
･850nmの高速通信 ･ギガビットイｰサネット ・ファイバーチャンネル ・SONET/SDH, ATM
◇仕様: ・1.25Gbps Si PD(アンプ付き)(FCI-H-125G-010)
| 型式 |
供給電圧
min/ max (V) |
供給電流
typ/ max (mA) |
有効径 typ(μm) |
動作
波長 typ (nm) |
応答性 ＠-19dBm (V/W) |
トランス インピー ダンス (Ω) |
出力イン ピーダンス (Ω) |
バンド幅
-3dB (MHz) |
差動出力 電圧 (mV) |
|
Si レシーバ(アンプ付き)(BPX65-100-XX)(Ta=25℃)
|
|||||||||
| FCI-H-125G-010 |
+3/ +5.5
|
38/ 50
|
250 |
850
|
3000 | 8300 | 14 |
100
|
200 |
Fermionics(InGaAs)；Archcom,Fermionics,MutiPlex(レシーバ)；Archcom,MPI(高速ディテクタ)；
OSI(Si,Si-APD,GaAs),(InGaAs,光通信)；AdvancePhotonics(Si);Epigap(PDチップ)
OSI(Si,Si-APD,GaAs),(InGaAs,光通信)；AdvancePhotonics(Si);Epigap(PDチップ)
|
パラメータ
|
供給電圧
|
動作/保存温度
|
|
最大絶対定格
|
||
|
min/ mav
|
0/ +6
|
-40～+75/ -55～+125
|
|
単位
|
V
|
℃
|
Note: 画像クリック:拡大
