◇製品名 Si-フォトダイオード
大口径970nm Si モニタリング フォトダイオード
(FCI-020A, FCI-040A):
Large Active Area 970nm Si Monitor Photodiode
OSI Optoelectronics 社
大口径970nm Si モニタリング フォトダイオード
(FCI-020A, FCI-040A):
Large Active Area 970nm Si Monitor Photodiode
OSI Optoelectronics 社
◇概 要
・大口970nm Siモニタリングフォトダイオード(FCI-020A, FCI-040A):
FCI-020A 並びにFCI-040Aは0.5mmないし1.00mmの有効径を持ち、970nmにて優れた応答性がある大口径IR

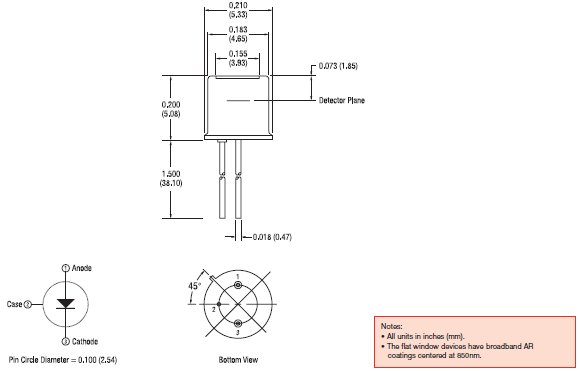

ディテクターです。当製品は低速のIR検出として装置やモニタリングに適応されます。PDチップはTO-18パッケージ
内にアイソレートされて装着されております。
◇特長

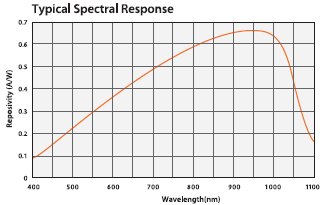

･970nmにて高い応答特性 ・大きな有効径 ･広いダイナミックレンジ ･400～1100nmのスペクトル帯域
◇応用
･光通信 ･光パワー測定 ･IRセンシング ・医療用デバイス ・光タップ
・大口970nm Siモニタリングフォトダイオード(FCI-020A, FCI-040A):
FCI-020A 並びにFCI-040Aは0.5mmないし1.00mmの有効径を持ち、970nmにて優れた応答性がある大口径IR
ディテクターです。当製品は低速のIR検出として装置やモニタリングに適応されます。PDチップはTO-18パッケージ
内にアイソレートされて装着されております。
◇特長
･970nmにて高い応答特性 ・大きな有効径 ･広いダイナミックレンジ ･400～1100nmのスペクトル帯域
◇応用
･光通信 ･光パワー測定 ･IRセンシング ・医療用デバイス ・光タップ
◇仕様: ・InGaAsフォトダイオード(FCI-InGaAs-XXX-CCER)
| 型式 | 有効径 μm |
応答性typ.(A/W)
|

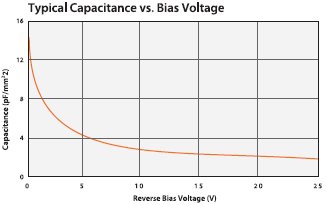

容量,(pF)
V(R)=0V/10V |
暗電流nA V(R)=0V/10V typ/max |
最大
逆電圧 V |
立上り typ,(ns) |
||
|
400nm
|
632nm
|
970nm
|
||||||
|
Siフォトダイオード
|
||||||||
| FCI-020A |
0.51 |
0.12
|
0.4 |
0.65
|
4/ 1
|
0.01/ 0.15
|
30
|
26 |
|
FCI-040A
|
1.02 |
0.12
|
0.4
|
0.65
|
8/ 2
|
0.05/ 0.5
|
30
|
24
|
Fermionics(InGaAs)；Archcom,Fermionics,MutiPlex(レシーバ)；Archcom,MPI(高速ディテクタ)；
OSI(Si,Si-APD,GaAs),(InGaAs,光通信)；AdvancePhotonics(Si);Epigap(PDチップ)
OSI(Si,Si-APD,GaAs),(InGaAs,光通信)；AdvancePhotonics(Si);Epigap(PDチップ)
|
パラメータ
|
保存温度
|
動作温度
|
半田温度
|
単位
|
|
最大絶対定格
|
||||
|
Min
|
-55
|
-40
|
---
|
℃
|
|
Max
|
+125
|
+75
|
+260
|
℃
|
