◇製品名　InGaAsフォトダイオード
高速InGaAs フォトダイオード:ピッグテール付き
(FCI-InGaAs-XX-XX-XX):
High Speed InGaAs Photodiode w/Pigtail Package
OSI Optoelectronics 社

資料(英語)
InGaAsピッグテール
◇概　要
・InGaAsフォトダイオード(FCI-InGaAs-XX-XX－XX):
FCI-InGaAs-XX-XX-XXは70μm,ないし120μmの有効径を持ち、ファイバーピッグテール付きの高速IRディテクター
です。当製品は高速応答並びに低容量であるため、LAN、MAN、WANやその他の高速光通信やモニタリング/装置
システムに適応されます。角度研摩コネクタやお客様仕様のパッケージングにも対応可能です。FCコネクタとTO-46
取り付けが混在の場合はFCI-InGaAs-70-SM-FC 又はFCI-InGaAs-120-SM-FCをシングルモードにてお選び下さい｡
同じようにマルチモードの場合もFCI-InGaAs-120-MM-FC を62.5/125ファイバーで適応可能となります｡MMの場合は
標準-30dBの反射減衰量となります｡

◇特長
･低雑音　　・高応答性　 ･高速特性　　･900～1700nmのスペクトル帯域

◇応用
･高速光通信　･ギガビットイーサー/ファイバーチャンネル ･SONET/ SDH, ATM　・ダイオードレーザモニター　・装置

お問い合わせ
株式会社ネオトロン
◇仕様:　・InGaAsフォトダイオード(FCI-InGaAs-XXX-CCER)
型式 有効径
μm
応答性
typ.(A/W)
1.3/1.55um
 容量
pF,V(R)=5V
typ
暗電流
nA
typ/max
 立上/立下り
ns, max.
最大
逆電圧
V
 最大
逆/順電流
mA
InGaAsフォトダイオード

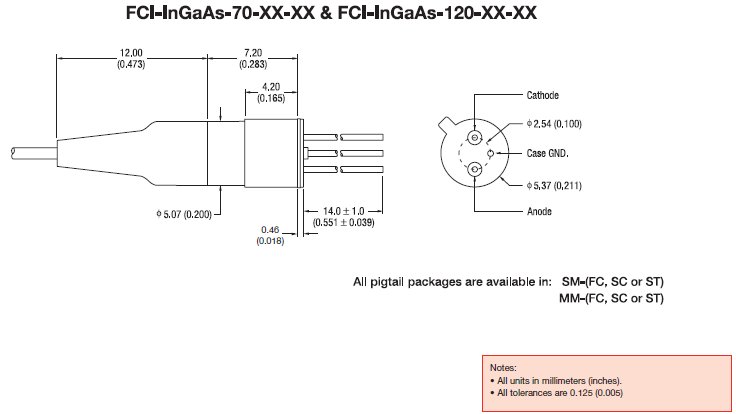

FCI-InGaAs-70-XX-XX
 70
0.85 / 0.90
0.65
0.03/ 2.0
 0.2
20
 1/ 5
FCI-InGaAs-120-XX-XX
 120
0.90 / 0.95
1.0
0.05/ 2.0
0.3
20
2/ 5
FCI-InGaAs-70C-XX-XX
70
0.90 / 0.95
0.65
0.03/ 2.0
0.2
20
1/ 5

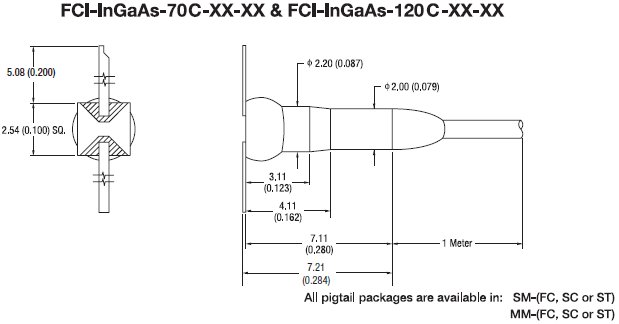

FCI-InGaAs-120C-XX-XX
120
0.90 / 0.95
1.0
0.05/ 2.0
0.3
20
2/ 5
Fermionics(InGaAs)；Archcom,Fermionics,MutiPlex(レシーバ)；Archcom,MPI(高速ディテクタ)；
OSI(Si,Si-APD,GaAs),(InGaAs,光通信)；AdvancePhotonics(Si);Epigap(PDチップ)
⇒メーカホームページへ(InGaAsピッグテール)

パラメータ
保存温度　
動作温度
単位
最大絶対定格
Min
-20
0
℃
Max
+90
+75
℃
