Lightwave Link社の1x2 Tx/ Rxスイッチカードは保護モジュール並びにテスト目的にて用いられます。
◇保護モジュールとしてご利用の場合：
当カードを光通信ネットワーク内の光/通信モジュールと一緒に用いることにより次の効果が期待されます。
●もし他の光/通信ネットワークの一つが故障した場合，ネットワーク担当者はこのスイッチカードを通して伝送ルートを
バックアップするべくスイッチを行う事が可能です。
●応用分野：光/通信ネットワーク
◇テスト目的で用いる場合：
テストのシステムにおいて，ON/OFFスイッチを何度も行う事を避けたりまた出来るだけコネクタを外したりする事を避け
得ます。
●このスイッチングカードを用いますとテストをしている機器またはデバイスの切り替えを避け得ます。
●応用分野：試験システム/研究室/学校
◇保護モジュールとしてご利用の場合：
当カードを光通信ネットワーク内の光/通信モジュールと一緒に用いることにより次の効果が期待されます。
●もし他の光/通信ネットワークの一つが故障した場合，ネットワーク担当者はこのスイッチカードを通して伝送ルートを
バックアップするべくスイッチを行う事が可能です。
●応用分野：光/通信ネットワーク
◇テスト目的で用いる場合：
テストのシステムにおいて，ON/OFFスイッチを何度も行う事を避けたりまた出来るだけコネクタを外したりする事を避け
得ます。
●このスイッチングカードを用いますとテストをしている機器またはデバイスの切り替えを避け得ます。
●応用分野：試験システム/研究室/学校
◇製品名：光スイッチカード
1x2 Tx/Rxスイッチカード
Lightwave Link社製
1x2 Tx/Rxスイッチカード
Lightwave Link社製
◇特長
●お手軽な保護手段
●高速の応答時間
●お手軽な保護手段
●高速の応答時間
◇応用
●プロテクションスイッチング ●ネットワークスイッチング ●回路復活と部品交換
●特性モニタリング ●光ファイバーモニタリングとテスト
●光ファイバーAdd/Dropスイッチング
●プロテクションスイッチング ●ネットワークスイッチング ●回路復活と部品交換
●特性モニタリング ●光ファイバーモニタリングとテスト
●光ファイバーAdd/Dropスイッチング

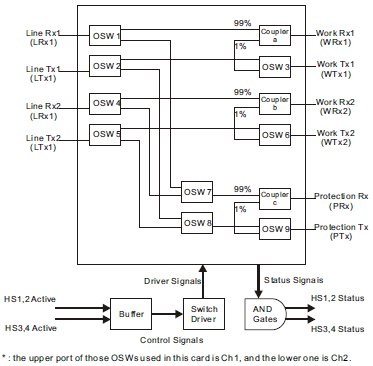

◇1x2 Tx/Rx 光スイッチカードの概要
◇特性(電気/光学)
|
パラメータ
|
1x2 Tx/Rx
スイッチカード |
|
|
波長範囲
|
1280-1340nm，
1500-1600nm |
|
|
スイッチング時間
|
≦5ms
|
|
|
挿入損失
(LRx1,2/WRx1,2 並びにLTx1,2/WTx1,2間) |
≦2dB
|
|
|
挿入損失
(LRx1,2/PRx 並びにLTx1,2/PTx間) |
≦3dB
|
|
|
挿入損失
(WRx1,2/WTx1,2 並びにPRx1,2/PTx間) |
≦25dB
|
|
|
反射減衰量
|
≦-45dB
|
|
|
クロストーク
|
≦-80dB
|
|
|
再現性
(LRx1,2/WRx1,2 並びにLTx1,2/WTx1,2間) |
≦0.1dB
|
|
|
再現性
(LRx1,2/PRx 並びにLTx1,2/PTx間) |
≦0.15dB
|
|
|
PDL
|
>0.1dB
|
|
|
耐久性
|
>107サイクル
|
|
|
動作温度/ 湿度
|
0~50℃/5~85%RH
|
|
|
コネクタタイプ
|
FC/APC,SC/APC,SC/PC
|
|
|
スイッチング電圧
|
5VDC
|
|
|
サイズ(LxWxH)
|
200x180x20
|
|
