Opneti社の1x4光スイッチは最新のシリコンMEMS技術に基づいた高速光スイッチで，光受光にマイクロメカニカル
ミラーを用いております。スイッチは1x2スイッチによるカスケード構築されておりTelcordia1221に準拠している品質，
性能に優れた経済価格製品です。
ミラーを用いております。スイッチは1x2スイッチによるカスケード構築されておりTelcordia1221に準拠している品質，
性能に優れた経済価格製品です。
◇製品名：MEMS 光スイッチ
MEMS 1x4光スイッチ：シングル，マルチモード
Opneti社製 MSW型
MEMS 1x4光スイッチ：シングル，マルチモード
Opneti社製 MSW型
◇特長
●高信頼性製品
●挿入損失
●TTL またはCMOS駆動
●ラッチングまたはノン・ラッチング
●高信頼性製品
●挿入損失
●TTL またはCMOS駆動
●ラッチングまたはノン・ラッチング
◇応用
●保護スイッチング
●リコンフィグレーション
●WDM
●装置への組み込み
●保護スイッチング
●リコンフィグレーション
●WDM
●装置への組み込み
◇特性(シングルモード)
◇特性(マルチモード)
◇ご注文＆お問い合わせ方法
DiConMEMS，DiConプリズム，DiConステッパーモータ，OpnetiMEMS，メカニカル
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
| パラメータ |
仕様値
|
|
波長範囲
|
1240-1640nm
|
|
挿入損失
|
typ.0.7dB; max.1.2dB
|
|
反射減推量
|
≧50dB
|
|
偏波依存損失
|
<0.1dB
|
|
クロストーク
|
typ 75dB; max60dB
|
|
リピータビリティ
|
≦0.002dB
|
|
スイッチング速度
|
<0.5ms; max.1ms
|
|
耐久性
|
-
|
|
駆動電圧
|
<5DDC
|
|
消費電力
|
typ.10mW; max.50mW
|
|
動作温度/保存温度
|
0~70/ -40~85℃
|
|
サイズ(LxWxH)
|
80 x 50 x 9.5mm
|
| パラメータ |
仕様値
|
|
波長範囲
|
600-1700nm
|
|
挿入損失
|
typ.1.0dB; max.2.0dB
|
|
反射減推量
|
≧35dB
|
|
偏波依存損失
|
<0.1dB
|
|
クロストーク
|
typ 60dB; max 45dB
|
|
リピータビリティ
|
≦0.002dB
|
|
スイッチング速度
|
<0.5ms; max.10ms
|
|
耐久性
|
109サイクル分
|
|
ファイバー
|
50/125/900; 62.5/125/900
|
|
駆動電圧
|
<5DDC
|
|
消費電力
|
typ.10mW; max.50mW
|
|
動作温度/保存温度
|
0~70/ -40~85℃
|
|
サイズ(LxWxH)
|
80 x 50 x 9.5mm
|
|
型式
|
ポート数
|
活性タイプ
|
ファイバー
|
ファイバ長さ
|
コネクタ
|
|
MSW
|
14=1x4; 18=1x8
110=1x10; 112=1x12 113=1x13; 116=1x16 |
L=Latching N=Non-Latching |
S9=SMF 900μm
M5=MMF 50/125/900μm M6=MMF 62.5/125/900μm |
1=1m 2=2m |
FA=FC/APC, FC=FC/PC
SA=SC/APC, SC=SC/PC,ST=ST/PC LA=LA/APC, LC=LC/PC NE=None, XX=others |

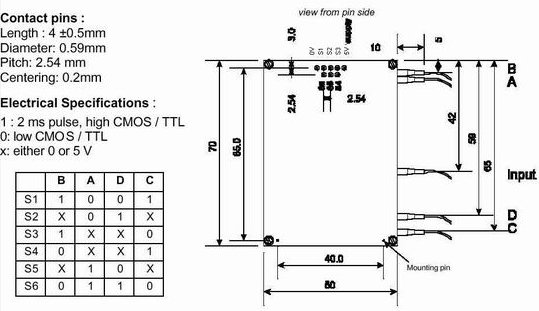

◇ラッチングタイプ

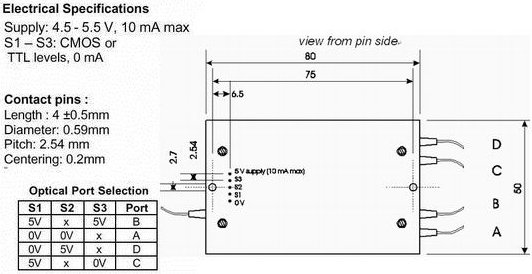

◇ノン・ラッチングタイプ
