DiCon社のMEMS 1x4光スイッチは単一入力ファイバーと4個の出力ファイバーのチャンネル選択の動作を行います。
スイッチのコアとなる当社のMEMSチップ製品です。静電気的駆動ミラーは単結晶化されたシリコンとフリー軸設計を
用いております。ミラーは2軸上にて回転され，この動作が入力光を任意の出力方向(2D)に伝播されます。スイッチは
双方向で4x1の選択スイッチとしても動作可能です。
スイッチのコアとなる当社のMEMSチップ製品です。静電気的駆動ミラーは単結晶化されたシリコンとフリー軸設計を
用いております。ミラーは2軸上にて回転され，この動作が入力光を任意の出力方向(2D)に伝播されます。スイッチは
双方向で4x1の選択スイッチとしても動作可能です。
◇製品名：MEMS VIS/NUV 1x4光スイッチ
MEMS特殊波長(可視光‐近赤外光)
DiCon社製 MS1型
MEMS特殊波長(可視光‐近赤外光)
DiCon社製 MS1型
◇特長
●MEMSによる耐久性と信頼性特性
●コンパクトフォームファクタ-
●高速スイッチング
●TTLパラレル又はSMBus/I2C 制御インターフェース
●GR-1221に準拠
●MEMSによる耐久性と信頼性特性
●コンパクトフォームファクタ-
●高速スイッチング
●TTLパラレル又はSMBus/I2C 制御インターフェース
●GR-1221に準拠
◇応用
●バイオメディカル機器
●ファイバーセンシング
●バイオメディカル機器
●ファイバーセンシング
◇ハウジングサイズ
メカニカルサイズ(単位：mm)
◇特性(光学・電気)

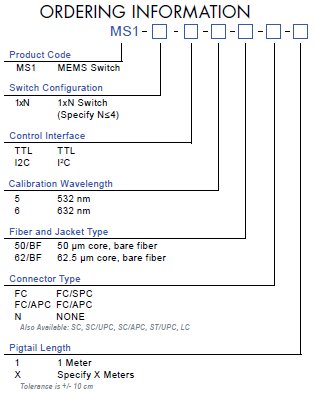

◇ご注文方法
| 光学特性 |
仕様値
|
|
|
挿入損失
|
1x2
|
1.2dB max.
|
|
1x4 50μm
|
1.2dB max.
|
|
|
1x4 62.5μm
|
1.5dB max.
|
|
|
クロストーク
|
-25 dB max.
|
|
|
反射減衰量
|
-20 dB max.
|
|
|
スイッチング時間
|
20 ms max.
|
|
|
TDL
|
0.2 dB max.
|
|
|
再現性
|
0.02dB max.
|
|
|
耐久性
|
109サイクル分
|
|
|
光入力パワー
|
500mW max.
|
|
|
動作温度/保存温度
|
-5~70/ -40~85℃
|
|
|
ファイバータイプ
|
マルチモード,Bare ファイバ
|
|
| 電気特性 |
‐
|
|
活性タイプ
|
ノン-ラッチング
|
|
制御タイプ
|
I2C & TTL
|
|
Vcc電圧
|
12VDC
|
|
消費電力
|
170mW max.
|
|
Vccダメージ閾値
|
15VDC
|
