DiCon社のMEMSの8x8マトリックス光スイッチは当社のMEMS1x8光スイッチを組合わせた製品です。8入力，8出力
の16MEMSの1x8スイッチはノン･ブロッキング，2段の光クロスコネクトタイプです。MEMSの1xNスイッチとは異なり，
このマトリックススイッチプラットフォームはお客様仕様のMxNスイッチマトリックスを形成するのに用いられます。
の16MEMSの1x8スイッチはノン･ブロッキング，2段の光クロスコネクトタイプです。MEMSの1xNスイッチとは異なり，
このマトリックススイッチプラットフォームはお客様仕様のMxNスイッチマトリックスを形成するのに用いられます。
◇製品名：MEMS 8x8マトリックス光スイッチ
MEMS NxN ノン ブロッキングマトリックス光スイッチ
DiCon社製 MX 3型
MEMS NxN ノン ブロッキングマトリックス光スイッチ
DiCon社製 MX 3型
◇特長
●コンパクトフォームファクタ-
●最小クロスで低挿入損失
●高速スイッチング時間
●低消費電力
●MEMSによる耐久性と信頼性
●お客様仕様の構成可能
●コンパクトフォームファクタ-
●最小クロスで低挿入損失
●高速スイッチング時間
●低消費電力
●MEMSによる耐久性と信頼性
●お客様仕様の構成可能
◇応用
●光ネットワークシステム
●光ネットワークシステム

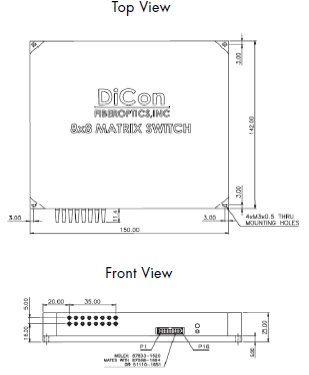

◇ハウジングサイズ
メカニカルサイズ(単位：mm)
◇特性(光学・電気)

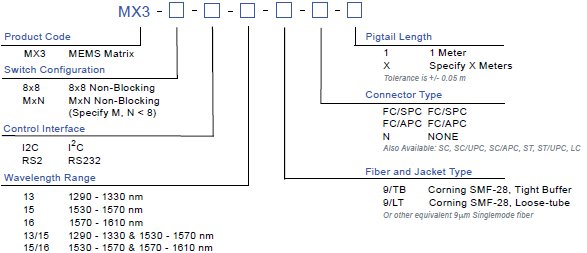

◇ご注文方法
| 光学特性 |
仕様値
|
|
|
挿入損失
|
シングルバンド
|
1.5dB max.
|
|
デュアルバンド
|
1.7dB max.
|
|
|
クロストーク
|
-70 dB max.
|
|
|
反射減衰量
|
-50 dB max.
|
|
|
スイッチング時間
|
30ms max.
|
|
|
TDL
|
0.40 dB max.
|
|
|
WDL
|
0.30 dB max.
|
|
|
PDL
|
0.15 dB max.
|
|
|
再現性
|
0.04dB max.
|
|
|
耐久性
|
109サイクル分
|
|
|
光入力パワー
|
500mW max.
|
|
|
動作温度/保存温度
|
-5~70/ -40~85℃
|
|
|
ファイバータイプ
|
9/125μmSMファイバー
|
|
| 電気特性 |
‐
|
|
活性タイプ
|
ノン-ラッチング
|
|
制御タイプ
|
I2C & TTL
|
|
Vcc電圧
|
12VDC
|
|
消費電力
|
170mW max.
|
|
コネクタタイプ
|
Molex 87833-1620
|
