DiCon社のMEMSの2x2Add/Drop光スイッチのコアは当社のMEMSチップ使用製品です。MEMSチップはシリコン軸上
に電動ミラーを用いております。チップへ供給される電圧によってミラーを回転させます。この動作が入出力ファイバー
のON-OFFスイッチの結合動作が行われます。MEMS1x2スイッチはノン･ラッチングデバイスで電気が供給されないと
閉じます。
に電動ミラーを用いております。チップへ供給される電圧によってミラーを回転させます。この動作が入出力ファイバー
のON-OFFスイッチの結合動作が行われます。MEMS1x2スイッチはノン･ラッチングデバイスで電気が供給されないと
閉じます。
◇製品名：MEMS 2x2Add/Drop光スイッチ
MEMS NxNブロッキングマトリックス光スイッチ
DiCon社製 MS1-2x2AD型
MEMS NxNブロッキングマトリックス光スイッチ
DiCon社製 MS1-2x2AD型
◇特長
●小型の光スイッチパッケージ
●DiCon社のMEMSプラットフォーム
●TTLパラレル又はSMBus/I2C 制御インターフェース
●GR1221相当製品
●小型の光スイッチパッケージ
●DiCon社のMEMSプラットフォーム
●TTLパラレル又はSMBus/I2C 制御インターフェース
●GR1221相当製品
◇応用
●Add/Drop MUX
●動作(下図、ご参照ください)
(1)バイパス状態：入力，出力ポートは接続
(2)挿入状態(Inserted State)：入力，ドロップポートは
接続，同時に,Addと出力ポートは接続
●Add/Drop MUX
●動作(下図、ご参照ください)
(1)バイパス状態：入力，出力ポートは接続
(2)挿入状態(Inserted State)：入力，ドロップポートは
接続，同時に,Addと出力ポートは接続
◇ハウジングサイズ
メカニカルサイズ(単位：mm)
◇特性(光学・電気)

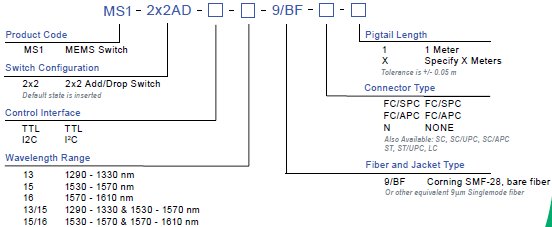

◇ご注文方法
| 光学特性 |
仕様値
|
|
挿入損失
|
0.8dB max.
|
|
クロストーク
|
-50 dB max.
|
|
反射減衰量
|
-50 dB max.
|
|
スイッチング時間
|
15ms max.
|
|
TDL
|
0.30 dB max.
|
|
WDL
|
0.20 dB max.
|
|
PDL
|
0.1 dB max.
|
|
再現性
|
0.02dB max.
|
|
耐久性
|
109サイクル分
|
|
光入力パワー
|
500mW max.
|
|
動作温度/保存温度
|
-5~70/ -40~85℃
|
|
ファイバータイプ
|
9/125μmSMファイバー
|
| 電気特性 |
‐
|
|
活性タイプ
|
ノン-ラッチング
|
|
制御タイプ
|
I2C & TTL
|
|
Vcc電圧
|
12VDC
|
|
消費電力
|
170mW max.
|
|
Vccダメージ閾値
|
15VDC
|
