DiCon社のMEMSの1xN光スイッチは単一入力ファイバーとN個の出力ファイバー間のチャンネル選択の動作を行ない
ます。同時に当製品はコンパクトな1x24光スイッチを動作いたします。当製品のコアは当社のMEMSチップです。MEMS
チップはシリコン結晶軸上に用いた電動ミラーを用いております。ミラーは2軸に対して回転し，入力光を任意の必要と
する2D面上に再直光をスイッチが可能となります。このスイッチは双方向適用が可能でNx1のように選択機能としても
用いることが可能です。
ます。同時に当製品はコンパクトな1x24光スイッチを動作いたします。当製品のコアは当社のMEMSチップです。MEMS
チップはシリコン結晶軸上に用いた電動ミラーを用いております。ミラーは2軸に対して回転し，入力光を任意の必要と
する2D面上に再直光をスイッチが可能となります。このスイッチは双方向適用が可能でNx1のように選択機能としても
用いることが可能です。
◇製品名：MEMS 1x24光スイッチ
MEMS 1xN光スイッチ：シングルモード
DiCon社製 MS2型
MEMS 1xN光スイッチ：シングルモード
DiCon社製 MS2型
◇特長
●MEMS特性の耐久性と信頼性
●小型形態
●高速スイッチング時間
●MEMS特性の耐久性と信頼性
●小型形態
●高速スイッチング時間
◇応用
●光通信，光ファイバーセンサー
●バイオメディカル機器
●ビデオ配信
●光通信，光ファイバーセンサー
●バイオメディカル機器
●ビデオ配信
◇ハウジングサイズ
メカニカルサイズ
(単位：mm)
(単位：mm)
◇特性(光学・電気)

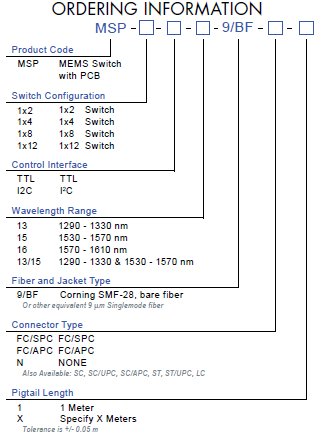

◇ご注文方法
| 光学特性 |
仕様値
|
|
|
挿入損失
|
1.5 dB max.
|
|
|
クロストーク
|
-50 dB max.
|
|
|
反射減衰量
|
-50 dB max.
|
|
|
スイッチング時間
|
30ms max.
|
|
|
TDL
|
0.40 dB max.
|
|
|
WDL
|
0.30 dB max.
|
|
|
PDL
|
0.15dB max.
|
|
|
再現性
|
0.04dB max.
|
|
|
耐久性
|
109サイクル分
|
|
|
光入力パワー
|
500mW max.
|
|
|
動作温度/保存温度
|
-5~70/ -40~85℃
|
|
|
ファイバータイプ
|
9/125μmSMファイバー
|
|
| 電気特性 |
‐
|
|
|
活性タイプ
|
ノン-ラッチング
|
|
|
制御タイプ
|
I2C, RS232 & TTL
|
|
|
Vcc電圧
|
I2C, RS232
|
12VDC
|
|
TTL
|
5VDC
|
|
|
消費電力
|
I2C, RS232
|
700mW max.
|
|
TTL
|
1.5W max.
|
|
|
コネクタタイプ
|
Molex 87833-1620
|
|
