DiCon社のMEMSのON/OFF光スイッチのコアは当社のMEMSチップ使用製品です。MEMSチップはシリコン軸上に
電動ミラーを用いております。チップへ供給される電圧によってミラーを回転させます。この動作が入出力ファイバーの
ON-OFFスイッチの結合動作が行われます。
電動ミラーを用いております。チップへ供給される電圧によってミラーを回転させます。この動作が入出力ファイバーの
ON-OFFスイッチの結合動作が行われます。
◇製品名：MEMS ON/OFF光スイッチ
MEMS 1xN光スイッチ：シングルモード
DiCon社製 MS-10型
MEMS 1xN光スイッチ：シングルモード
DiCon社製 MS-10型
◇特長
●小型のON-OFFスイッチパッケージ
●非常に低消費電力
●不透明又は透明筐体の2バージョン
●GR1221相当製品
●同軸タイプと14-pinタイプの2タイプ
●小型のON-OFFスイッチパッケージ
●非常に低消費電力
●不透明又は透明筐体の2バージョン
●GR1221相当製品
●同軸タイプと14-pinタイプの2タイプ
◇応用
●ADAM，MUX/DMUX，バンド等価器，チャンネル等価器，
光クロスコネクト，ライン･カード，トランスポンダー等への
電力供給分配
●EDFAの入力パワー調整やゲインチルト
●ADAM，MUX/DMUX，バンド等価器，チャンネル等価器，
光クロスコネクト，ライン･カード，トランスポンダー等への
電力供給分配
●EDFAの入力パワー調整やゲインチルト
◇ハウジングサイズ
メカニカルサイズ(単位：mm)
◇特性(光学・電気)

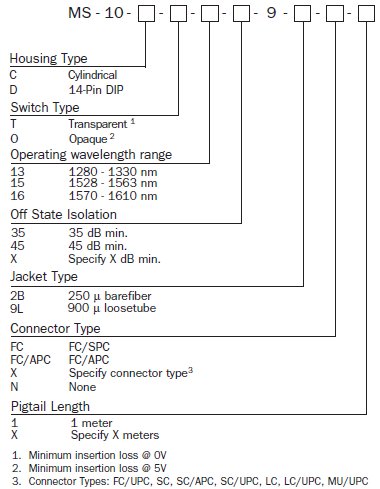

◇ご注文方法
| 光学特性 |
仕様値
|
|
挿入損失
|
0.8dB max.
|
|
温度依存性
|
0.3dB max.
|
|
平坦度
|
0.1dB max.
|
|
スイッチング時間
|
5ms max.
|
|
PDL
|
0.10 dB max.
|
|
PMD
|
0.05 ps max.
|
|
反射減衰量
|
-50 dB max.
|
|
再現性
|
0.1dB max.
|
|
耐久性
|
1x109サイクル分
|
|
光入力パワー
|
500mW max.
|
|
動作温度/保存温度
|
-5~70/ -40~85℃
|
|
ファイバータイプ
|
9/125μmSMファイバー
|
|
電気特性
|
‐
|
|
活性タイプ
|
ノン-ラッチング
|
|
OFF時駆動電圧:不透明タイプ
|
4.5-5VDC
|
|
OFF時駆動電圧:透明タイプ
|
-0.2-+0.2VDC
|
|
電圧ダメージ閾値
|
10VDC
|
|
抵抗値
|
2MΩ min.
|
|
消費電力
|
20μW max.
|
