DiCon社のマルチモードMEMSの1xN 光スイッチは単一入力ファイバーとN個の出力ファイバー間のチャンネル選択の
動作を行ないます。当モジュールは5式のMEMSスイッチをスイッチング同期オプションにより同時に組み込む事が可能
です。当製品のコアは当社のMEMSチップです。MEMSチップはシリコン結晶軸上に用いた電動ミラーを用いております。
ミラーは2軸に対して回転し，入力光を任意の必要とする2D面上に再直光をスイッチが可能となります。このスイッチは
双方向適用が可能でNx1のように選択機能としても用いることが可能です。
動作を行ないます。当モジュールは5式のMEMSスイッチをスイッチング同期オプションにより同時に組み込む事が可能
です。当製品のコアは当社のMEMSチップです。MEMSチップはシリコン結晶軸上に用いた電動ミラーを用いております。
ミラーは2軸に対して回転し，入力光を任意の必要とする2D面上に再直光をスイッチが可能となります。このスイッチは
双方向適用が可能でNx1のように選択機能としても用いることが可能です。
◇製品名：MEMS 1xN光アレースイッチ
MEMS 1xNアレー光スイッチ
DiCon社製 MS2型
MEMS 1xNアレー光スイッチ
DiCon社製 MS2型
◇特長
●MEMS特性の耐久性と信頼性
●コンパクトフォームファクタ-
●高速スイッチング時間
●GR-1221準拠光学部品
●MEMS特性の耐久性と信頼性
●コンパクトフォームファクタ-
●高速スイッチング時間
●GR-1221準拠光学部品
◇応用
●光通信，光ファイバーセンサー
●バイオメディカル機器
●ビデオ配信
●光通信，光ファイバーセンサー
●バイオメディカル機器
●ビデオ配信
◇ハウジングサイズ
メカニカルサイズ
(単位：mm)
(単位：mm)
◇特性(光学・電気)

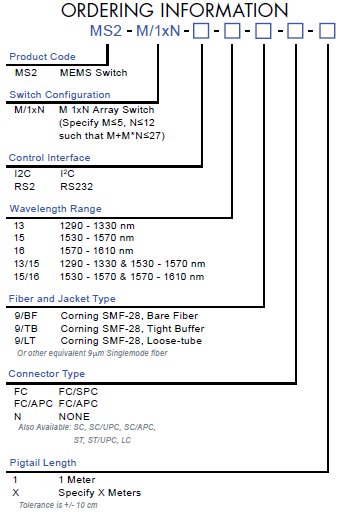

◇ご注文方法
| 光学特性 |
仕様値
|
|
|
挿入損失
|
2≦N≦8
|
0.8 dB max
|
|
8≦N≦12
|
1.2 dB max
|
|
|
クロストーク
|
-50dB max.
|
|
|
反射減衰量
|
-50 dB max.
|
|
|
スイッチング時間
|
30ms max.
|
|
|
TDL
|
0.3 dB max.
|
|
|
WDL
|
0.2 dB max.
|
|
|
PDL
|
0.1 dB max.
|
|
|
再現性
|
0.02 dB max.
|
|
|
耐久性
|
109サイクル分
|
|
|
光入力パワー
|
500mW max.
|
|
|
動作温度/保存温度
|
-5~70/ -40~85℃
|
|
|
ファイバータイプ
|
9/125μmファイバ，右表ご参照
|
|
| 電気特性 |
‐
|
|
|
活性タイプ
|
ノン-ラッチング
|
|
|
制御タイプ
|
I2C, RS232 & TTL
|
|
|
Vcc電圧
|
12VDC
|
|
|
消費電力
|
700mW max.
|
|
|
コネクタタイプ
|
Molex 87833-1620
|
|
