DiCon社のマルチモードMEMSの1xN光スイッチは単一入力ファイバーとN個の出力ファイバー間のチャンネル選択
の動作を行ないます。同時に当製品はコンパクトな1x24光スイッチを動作いたします。当製品のコアは当社のMEMS
チップです。MEMSチップはシリコン結晶軸上に用いた電動ミラーを用いております。ミラーは2軸に対して回転し，
入力光を任意の必要とする2D面上に再直光をスイッチが可能となります。このスイッチは双方向適用が可能でNx1
のように選択機能としても用いることが可能です。
の動作を行ないます。同時に当製品はコンパクトな1x24光スイッチを動作いたします。当製品のコアは当社のMEMS
チップです。MEMSチップはシリコン結晶軸上に用いた電動ミラーを用いております。ミラーは2軸に対して回転し，
入力光を任意の必要とする2D面上に再直光をスイッチが可能となります。このスイッチは双方向適用が可能でNx1
のように選択機能としても用いることが可能です。
◇製品名：マルチモードMEMS 1x16光スイッチ
MEMS 1xN光スイッチ：マルチモード
DiCon社製 MS2型
MEMS 1xN光スイッチ：マルチモード
DiCon社製 MS2型
◇特長
●MEMS特性の耐久性と信頼性
●コンパクトフォームファクタ-
●高速スイッチング時間
●GR-1221準拠光学部品
●MEMS特性の耐久性と信頼性
●コンパクトフォームファクタ-
●高速スイッチング時間
●GR-1221準拠光学部品
◇応用
●光通信，光ファイバーセンサー
●バイオメディカル機器
●ビデオ配信
●光通信，光ファイバーセンサー
●バイオメディカル機器
●ビデオ配信

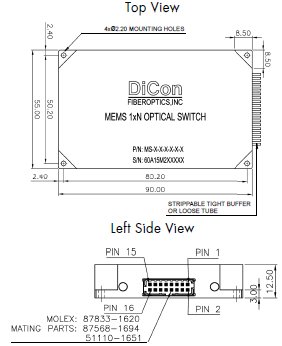

◇ハウジングサイズ
メカニカルサイズ
(単位：mm)
(単位：mm)
◇特性(光学・電気)

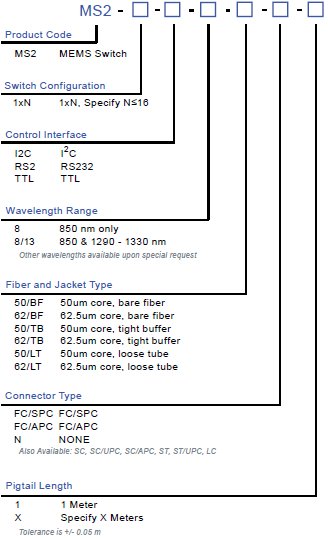

◇ご注文方法
| 光学特性 |
仕様値
|
|
|
挿入損失
|
850nm
|
1.6 dB max
|
|
850/1310nm
|
2.4 dB max
|
|
|
クロストーク
|
50μm
|
-25 dB max.
|
|
62.5μm
|
-20 dB max.
|
|
|
反射減衰量
|
-20 dB max.
|
|
|
スイッチング時間
|
30ms max.
|
|
|
TDL
|
0.4 dB max.
|
|
|
再現性
|
0.02 dB max.
|
|
|
耐久性
|
109サイクル分
|
|
|
光入力パワー
|
500mW max.
|
|
|
動作温度/保存温度
|
-5~70/ -40~85℃
|
|
|
ファイバータイプ
|
マルチモード，Bareファイバー
|
|
| 電気特性 |
‐
|
|
|
活性タイプ
|
ノン-ラッチング
|
|
|
制御タイプ
|
I2C, RS232 & TTL
|
|
|
Vcc電圧
|
12VDC
|
|
|
消費電力
|
700mW max.
|
|
|
コネクタタイプ
|
Molex 87833-1620
|
|
